共模电感选型难？深度解读关键参数，助您精准攻克选型难题

      在电力电子、开关电源、变频器、通信设备等众多领域，电磁干扰（EMI）始终是工程师必须跨越的挑战。共模电感（Common Mode Choke），作为对抗共模噪声的关键无源元件，其性能直接决定了系统的EMC合规性与稳定性。然而，面对琳琅满目的产品型号，许多工程师在选型过程中频频感到困惑：参数繁多，如何取舍？性能差异，如何评估？针对“共模电感选型难”这一普遍痛点，本文将深入剖析影响选型的核心参数、常见误区及应用要点，旨在为您提供一套精准高效的选型策略。

一、共模电感工作原理简述与选型困境

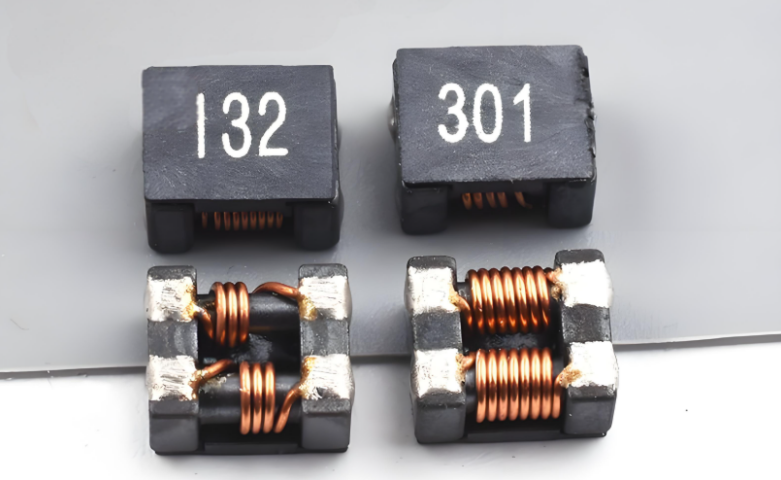

      工作原理： 共模电感由两个相同匝数、绕制方向相反的线圈并绕在一个磁芯上构成。对于差模电流（正常信号/功率电流），线圈产生的磁通在磁芯内大小相等、方向相反，相互抵消，因此阻抗（感抗）很小，对信号传输影响微弱。而对于共模噪声电流（方向相同的干扰电流），两线圈产生的磁通在磁芯内同向叠加，呈现出高阻抗，阻碍其通过，从而起到滤除共模噪声的作用。

选型困境根源：

1. 参数复杂性： 需同时关注阻抗、频率、电流、饱和特性、额定电压、尺寸、温升等多个参数，且参数之间存在相互影响。
2. 性能与成本的平衡： 高性能通常意味着更高的成本，如何在满足要求的前提下优化成本是需要考虑的重点。
3. 高频特性难以直观评估： 阻抗随频率变化的特性（阻抗曲线）是核心，但仅从单个数据点难以全面判断其在目标频段内的整体抑制效果。
4. 噪声频谱未知或不清晰： 实际电路中的共模噪声频谱分布往往是选型的初始输入，但精确获取该信息本身存在难度。
5. 饱和风险： 电感在大电流下会发生磁饱和，导致阻抗急剧下降，失去滤波效果，如何避免饱和是选型的关键考量。
6. 应用场景多样性： 电源端口、信号线、高速接口等不同应用场景对电感的参数侧重点截然不同。

二、选型必读：核心参数深度解读与实际意义

1. 阻抗与频率曲线（Z-f Curve） * 核心意义： 衡量共模电感噪声抑制能力的最根本参数。指特定频率下的阻抗值（单位：Ω），通常以曲线图呈现，横坐标为频率对数。

* 解读关键： * 目标频段内的高阻抗： 明确噪声的主要频段（如开关电源的开关频率及其谐波），所选电感需在该目标频段提供足够高的阻抗才能有效衰减噪声。

* 阻抗特性： 关注其在目标频段的阻抗平坦度与最大值。不同结构的电感（铁氧体、非晶/纳米晶合金等）具有不同的阻抗-频率特性。

* 选型误区规避： * 只看单点阻抗： 如仅关注100MHz下的阻抗值是不够的，需看其在噪声源频谱范围内的整体阻抗水平。

* 误解高阻抗等于好： 过高阻抗在低频可能引入额外的损耗或响应变差，应基于实际需求选择。

* 选型建议： 务必索取并仔细分析供货商提供的阻抗-频率特性曲线图，确保其在目标频段（特别是噪声最强频点）满足设计余量要求（通常阻抗越高越好，但需结合实际损耗和控制响应需求）。

2. 额定电流（Rated Current / Idc） * 核心意义： 电感在额定温度下允许长期稳定通过的最大直流或低频交流电流值。

* 解读关键： * 满足正常工作电流： 额定电流必须大于或等于流经电感的线路最大持续工作电流（有效值）。

* 与温升相关： 额定电流主要受电感温升限制。电流过大会导致温度升高，影响性能和可靠性。

* 选型误区规避： * 仅考虑峰值电流或忽略平均电流： 需要同时考虑平均工作电流（产生持续热量）和尖峰电流（对饱和影响更大）。

* 未考虑散热条件： 实际温升与电感自身的功率损耗（铜损+铁损）及散热环境有关。

* 选型建议： 选择额定电流大于线路最大持续工作电流（RMS）的型号，根据散热条件（自然冷却、风冷？）预留适当裕量（如20%~50%）。

3. 饱和电流（Isat / Isaturation）

* 核心意义： 当流经电感的电流增大到某一值时，磁芯达到磁饱和状态。此时磁导率急剧下降，共模电感阻抗骤降 （可理解为电感量L急剧下降），失去滤除共模噪声的能力。

* 核心威胁： 共模电感磁饱和是其失效的最常见原因之一。饱和后不仅噪声抑制能力消失，还可能导致设备EMI超标、甚至器件损坏。

* 解读关键： * 理解“饱和”： 磁芯储存磁场能量的能力有其上限（饱和磁通密度Bs）。电流过大时，磁芯“填满”，无法再吸收更多磁场能。

* 影响饱和的因素： 磁芯材料特性（Bs值）、磁芯尺寸/形状、线圈匝数。通常Bs高的材料（如非晶/纳米晶）抗饱和能力更强，但成本也高。

* 选型难点： 准确预测流经电感的峰值共模电流往往比较困难，它可能来自雷击感应、开关浪涌、负载突变等。

* 选型误区规避： * 忽视饱和问题： 认为额定电流够用就行，未考虑瞬时大电流导致的饱和风险（尤其在电源启动、负载突变、浪涌情况下）。额定电流针对温升，Isat针对瞬时性能。

Isat通常远小于额定电流（Idc）。 * 混淆Isat和Irms： Irms是热效应的平均值，Isat是磁性能瞬间失效的临界点。

* 未留足够裕量： 对峰值电流估算不足或裕量过小。 * 选型建议： * 必须评估饱和风险！ 分析电路可能出现的峰值电流（尤其关注开机瞬间、浪涌冲击）。

* 选择Isat值明显高于预估峰值电流的型号： 通常要求Isat > 预估峰值共模电流（留有足够安全裕量，如50%~100%，取决于风险等级）。

* 优选高Bs材料： 在要求高抗饱和能力的场合（如工业电源、马达驱动、汽车电子），优先考虑使用非晶、纳米晶等高Bs材料磁芯的共模电感。

* 查看厂商规格书中的Isat测试条件和定义： Isat测试通常以电感量下降到初始值（如-20%或-30%）时的电流来标定，需留意该测试点。

4. 额定电压（Rated Voltage） * 核心意义： 电感绕组之间以及绕组与磁芯/外壳之间的绝缘强度。确保在规定的测试条件下不会发生击穿。 * 解读关键： 需符合应用电路中的最高工作电压及其安全隔离等级要求（如安规要求）。 * 选型建议： 选择额定电压远高于电路最大工作电压和可能存在的浪涌电压的型号，满足安规认证（如UL, VDE, CSA）对隔离耐压的要求（如1.5KV~4KV AC等）。

5. 直流电阻（DC Resistance, DCR） * 核心意义： 电感线圈本身的纯电阻损耗（铜损），会导致压降和功率损耗。 * 解读关键： * 功耗与温升： DCR越大，电流流过时产生的I²R损耗越大，发热也越严重，会影响额定电流值和寿命。 * 信号质量影响： 对于信号线上的共模电感，过大的DCR可能引起信号衰减（尤其在电流较大时）。 * 选型建议： 在满足其他主要参数的前提下，尽可能选择DCR较小的型号，尤其是在大电流应用或对功耗敏感的场合。

6. 温度相关参数 * 工作温度范围（Operating Temperature Range）: 器件能正常工作的环境温度限制。 * 温升（Temperature Rise）: 电感通电流后自身温度相对于环境温度的升高值。它与铜损（I²R）、铁损以及散热条件紧密相关。 * 选型建议： 确保器件在预期的最大工作电流和环境温度下运行时的温升在可接受范围内，避免过热导致材料老化、特性变化甚至失效。注意规格书中可能给出的特定电流和特定测试条件下的温升数据（如ΔT@Irated）。

三、精准选型实践：分场景与应用要点

1. AC/DC电源输入口（如电网侧）:
   • 核心目标: 抑制从电网传入或设备传入电网的共模噪声，满足EMC标准（如EN 55032 Class B）。
   • 参数侧重:Isat（极高要求，需考虑雷击Surge）、阻抗（覆盖工频谐波到MHz开关噪声）、安规等级（高压绝缘）、尺寸（满足安全距离Creepage/Clearance）。
   • 难点： 平衡高Isat（大体积/高成本）与滤波性能。
2. 低压DC电源总线/内部模块连接（如12V/24V背板）:
   • 核心目标: 抑制开关电源产生的共模噪声，防止其干扰敏感电路或通过线缆辐射。
   • 参数侧重:阻抗（根据噪声主频）、额定电流、DCR（功耗）、Isat（需考虑电源启动或负载突变）。
   • 难点： 空间受限、成本敏感。
3. 高速信号接口（如USB, HDMI, Ethernet）:
   • 核心目标: 滤除接口上的共模噪声，保障信号完整性。
   • 特殊参数侧重:除阻抗外，需额外关注：
     • 差分阻抗（Differential Mode）: 需足够低以避免影响信号质量。
     • 带宽/相位一致性: 在信号频带内对差模信号的影响应尽可能小且均衡（避免引入信号失真或时序问题）。
   • 难点： 在提供有效共模抑制的同时，必须将对高速差模信号的影响降至最低（超低DCR和优化设计）。
4. 低速控制信号线:
   • 参数侧重:阻抗（根据噪声频点）、尺寸、成本。

四、选型流程精要指南

1. Step 1：明确设计目标
   • 明确噪声问题： 是新设计还是整改？已知具体频点的噪声超标？还是未测但要达到特定EMC标准（如传导/辐射限值）？
   • 确定应用场景： 是AC输入？DC电源输入/输出？信号线？是哪类信号/电源？电压电流等级？
   • 估算关键值：
     • 正常工作电流（RMS）和峰值电流（预估）: Irms → 额定电流Idc； Ipeak → 饱和电流Isat.
     • 最大工作电压和安全隔离要求: → 额定电压.
     • 目标噪声频段（如开关频率及主要谐波频点）: → 目标频段内的阻抗需求.
2. Step 2：筛选基础型号
   • 根据额定电压、电流、尺寸（封装）、安规要求等基础参数进行初步筛选。
   • 关注磁芯材料类型（铁氧体成本较低通用，非晶/纳米晶抗饱和强）。
3. Step 3：核心参数深度评估
   • 阻抗-频率曲线： 对比候选型号在目标噪声频段（多个关键点）的实测或规格书值，选择阻抗最高且平坦度符合预期的型号（在满足成本/尺寸下）。
   • 饱和电流Isat：
     • 评估估算的峰值共模电流（Ipeak_estimated）。
     • 要求 Isat_chosen > Ipeak_estimated (至少1.5倍以上裕量，高风险应用需2倍以上)。
     • 优先选择高Bs材料以提升Isat能力。
   • 温升与额定电流： 确认在最大工作电流（Irms）下，电感温升在可接受范围内（参考规格书或厂商建议）。
   • 其它考量： DCR、差模信号影响（高速应用）、成本。
4. Step 4：样品测试与迭代（强烈推荐）
   • 基于理论分析和规格书选定初步型号后，务必进行实际样品测试！
   • 关键测试项目：
     • 阻抗扫描（网络分析仪）： 验证阻抗-频率曲线与规格书一致性。
     • 噪声抑制效果测试（EMI测试接收机）： 搭建实际电路，测试加电感前后EMI传导/辐射值的改善量。
     • 温升测试： 在最大工作电流下长时间运行，测量表面或环境温升。
     • （有条件可测）饱和测试： 注入瞬时大电流（示波器+电流探头+高压发生器或脉冲源），观察电感量或阻抗的下降趋势。
   • 根据测试结果，可能需要调整选型（如提升额定参数、选择不同型号）或进行参数优化。

结论

      共模电感选型虽复杂，但遵循清晰的思路与对关键参数的深刻理解，即可拨开迷雾。牢记“阻抗（目标频段）是核心，饱和电流（Isat）是底线，额定电流（Idc）是基础”。针对不同应用场景（电源口、信号线）侧重点各异，必须具体情况具体分析。透彻理解噪声源、严谨预估电流参数、善用厂商提供的详细阻抗曲线，并结合关键的样品测试验证，是攻克共模电感选型难题、构建高效EMI滤波屏障的制胜之道。
