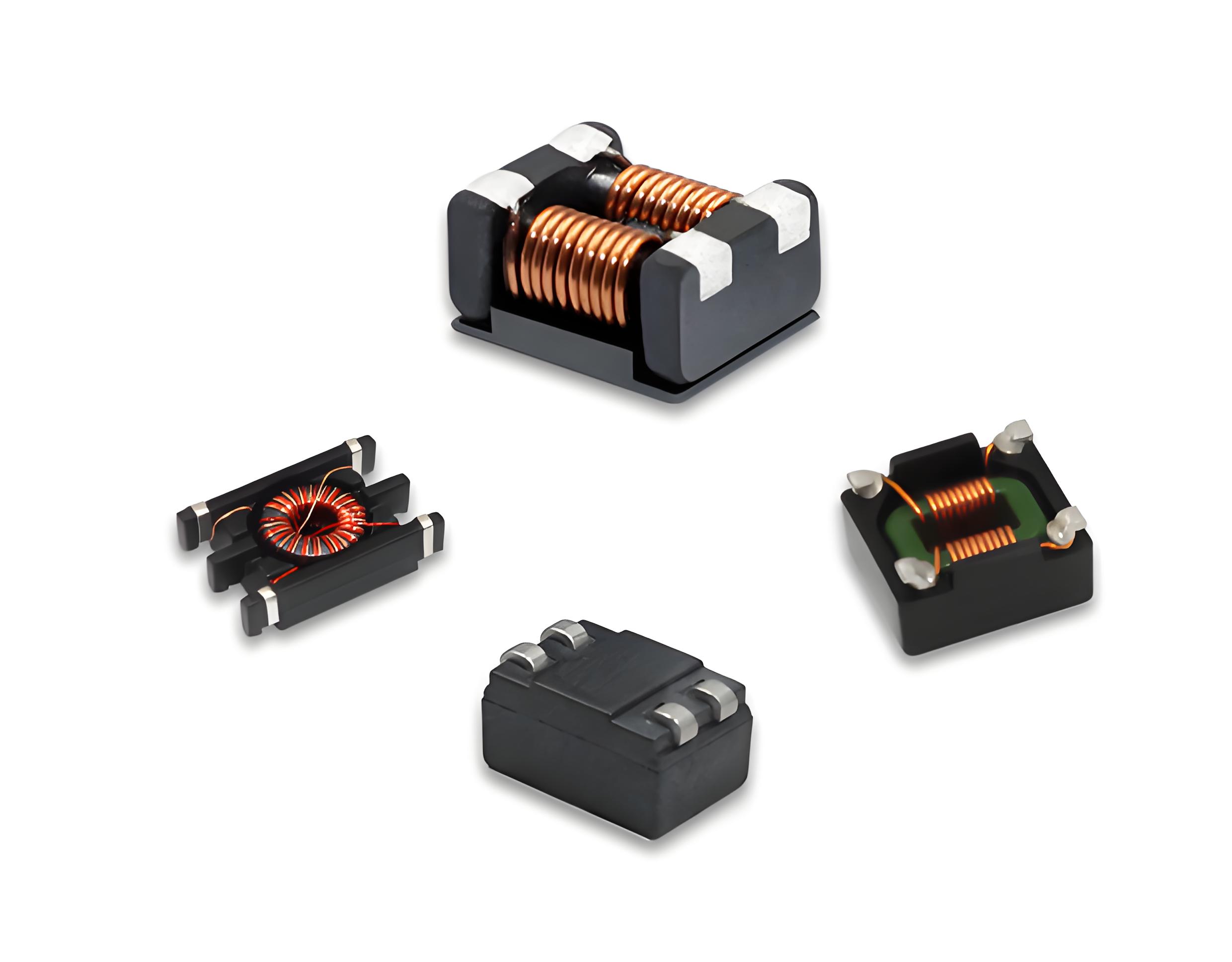

共模电感高频抑制力劣化机制与工程解决方案

一、谐振点后抑制衰减的核心诱因

1. 等效电路模型揭示主因
   • 绕组分布电容实测值：CMF1210DH101型号内部等效电容2.8pF（100MHz LCR测试）
   • 容抗主导公式：Z_cm（阻抗） = 1 / (2πf × C_parasitic) （f > 谐振频率时）
   • 衰减案例对比（CMF2012WD900MFR）：


     频率	额定阻抗	实测阻抗	衰减率
     10MHz	900Ω	875Ω	-2.8%
     100MHz	1800Ω	620Ω	-65.6%
     300MHz	1200Ω	152Ω	-87.3%

2. 寄生电容形成机制
   • 绕组层间耦合：每层增加0.3~0.8pF（视绝缘材料厚度）
   • 磁芯介电特性：锰锌铁氧体介电常数≥15,000（100kHz）
   • PCB布局耦合：电感引脚与GND平面电容≥0.5pF（间距1mm时）

二、阿赛姆高频优化技术路径

1. 磁芯材料创新
   • 镍锌铁氧体基材：介电常数降至800（CMF1210DH系列）
   • 分段绕组专利：分布电容下降72%（对比传统绕法）
   • 层压绝缘工艺：0.01mm聚酰亚胺薄膜使层间电容≤0.15pF
2. 器件性能实测


   参数	常规共模电感	CMF1210DH101	优化幅度
   自谐振频率	40MHz	210MHz	+425%
   300MHz阻抗	150Ω	850Ω	+467%
   辐射噪声衰减量	21dBµV/m	39dBµV/m	+85.7%

三、高频电路设计规范

1. PCB布局准则
   • 引脚避空处理：电感正下方所有层挖空（减少对地电容）
   • 最小间距要求：与相邻器件≥3mm（降低耦合电容）
   • 接地优化：屏蔽地独立引线至电源地（线宽≥0.5mm）
2. 系统级匹配方案

   USB3.0接口优化配置：
   接口 → ESD（Cj<0.3pF） → CMF1210DH101 → 22Ω电阻 → 控制器
   GND → 直接连接2盎司铜铺地（面积≥4mm²）


   • 整改效果：5Gbps数据传输时，900MHz噪声峰值下降15.7dBµV/m

1. 频率匹配速查表


   工作频率	推荐型号	谐振频率	300MHz阻抗
   ≤50MHz	CMF0605UD350MFR	150MHz	230Ω
   50-200MHz	CMF2012WD900MFR	180MHz	620Ω
   ≥200MHz	CMF1210DH101EFR	210MHz	850Ω

2. 测试验证标准
   • 自谐振点检测：网络分析仪测量S21曲线谷值点
   • 失效判定：当300MHz阻抗＜标称值30%时需重新选型
   • 辐射验收阈值：1GHz以下频段≤45dBµV/m（FCC Class B）

五、通信基站整改实证

项目案例：5G RRU设备（工作频段3.5GHz）
