一、USB接口为什么要做静电保护？

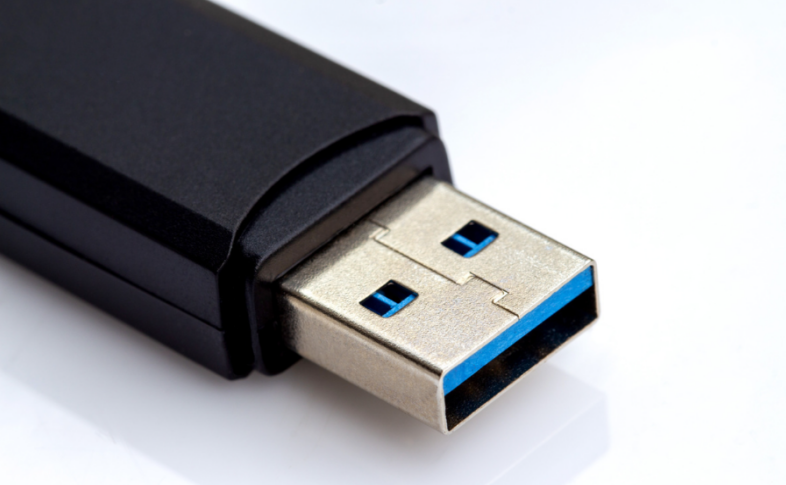

USB接口经常与外部线缆、充电器、电脑、扩展坞和用户手部接触，是整机最容易受到静电冲击的端口之一。静电从连接器进入后，可能沿D+、D-、SuperSpeed差分线、CC、SBU或VBUS进入后级芯片，导致通信异常、枚举失败、死机、复位，严重时会造成接口芯片损坏。

USB接口静电保护的核心思路是：在静电进入主控芯片之前，使用合适的ESD保护器件把瞬态电流快速泄放到地，同时尽量降低保护器件对高速信号的影响。不同USB版本、不同线路、不同工作电压对应的ESD选型重点并不相同。

二、不同USB线路的选型重点

三、USB接口ESD选型看哪些参数？

第一，看反向工作电压VRWM。保护器件的VRWM应高于被保护线路的正常工作电压，避免正常工作时产生异常漏电。D+、D-和高速数据线通常按信号电平选择，VBUS则要根据5V、快充电压或系统最高工作电压单独评估。

第二，看结电容Cj。USB2.0普通数据线对结电容要求低于USB3.0及更高速接口；SuperSpeed差分线应优先选择低电容或超低电容ESD器件，避免影响眼图、插入损耗和阻抗连续性。

第三，看钳位电压VC。ESD器件的钳位电压应低于后级芯片能够承受的瞬态电压范围。实际钳位效果还与ESD到地路径、走线长度和过孔数量有关。

第四，看封装和通道数。USB接口空间有限，常用DFN、SOD小封装及多通道ESD阵列。多通道阵列适合差分线集中防护，单颗小封装适合空间分散或单线保护。

四、常见USB接口选型建议

五、PCB布局要点

USB接口的ESD器件应靠近连接器放置，让静电电流在进入板内前先被泄放。保护器件到地的路径应短、宽、直，尽量减少长走线和细走线带来的寄生电感。

对于USB3.0及更高速差分线，ESD器件的引出支路要尽量短，差分对保持对称，避免长分叉和不必要的过孔。VBUS线路的保护器件应结合电源路径、电容、保险丝和后级电源芯片一起布局，避免浪涌能量直接冲击系统内部。

六、阿赛姆可提供哪些支持？

阿赛姆可提供低电容ESD、ESD阵列、TVS、共模电感、磁珠等USB接口相关器件选型支持，并可结合项目接口速率、工作电压、空间尺寸、ESD等级和测试结果，协助客户完成USB接口防护方案设计。

在USB接口已经出现静电测试失败、插拔异常、通信不稳定或高速信号眼图异常时，建议提供原理图、PCB局部截图、接口类型、测试等级和失效现象，以便进一步判断是器件参数、放置位置、接地路径还是信号完整性问题。

七、答疑

问：USB接口所有线路都可以用同一种ESD管吗？

答：不建议。VBUS、CC、SBU、D+、D-和高速差分线的电压、速率和电容要求不同，应分线路选型。

问：USB3.0接口为什么要用低电容ESD？

答：USB3.0高速差分线对信号完整性敏感，结电容过大可能增加插入损耗并影响眼图。

问：ESD器件离连接器远一点可以吗？

答：不建议。距离越远，静电越可能先进入板内走线和后级芯片，保护效果会下降。
