ESD0524系列适合用于USB接口中的高速信号线、数据线及部分辅助信号线静电保护。USB接口选用ESD器件时，应同时关注工作电压、结电容、钳位电压、封装尺寸和布局位置；高速线优先选择低电容型号，电源线则需要结合浪涌能力和工作电压单独评估。

一、ESD0524系列适合哪些USB位置

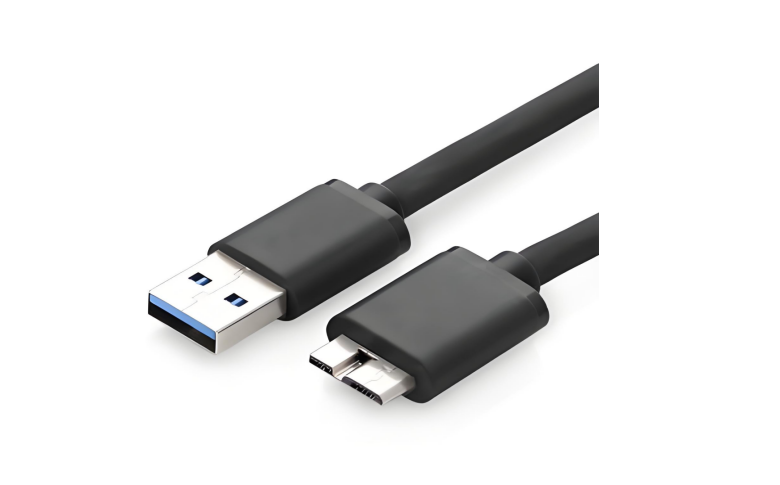

USB接口通常包含D+、D-、SuperSpeed高速差分线、CC、SBU和VBUS等线路。ESD0524系列更适合用于对结电容敏感的信号线保护，尤其是USB2.0、USB3.0和Type-C接口中的高速数据通道。

在实际设计中，不能把所有USB线路都用同一种ESD管处理。D+、D-和高速差分线更关注低电容，CC和SBU关注工作电压与静电防护能力，VBUS则要重点关注电源浪涌和钳位电压。

二、USB接口选型要看哪些参数

第一看VRWM是否高于接口正常工作电压；第二看CJ是否满足高速信号要求；第三看VC是否能把芯片端电压限制在安全范围内；第四看封装是否适合接口附近布局。

如果ESD结电容过大，USB高速信号可能出现眼图闭合、插入损耗增大、通信不稳定等问题；如果钳位能力不足，静电能量仍可能传导到主控芯片。

三、PCB布局建议

ESD器件应尽量靠近USB连接器放置，走线先经过ESD再进入主控或接口芯片。泄放路径要短，接地过孔要靠近器件GND端，避免形成长回路。

高速差分线要保持阻抗连续，ESD器件焊盘和支路长度要尽量短，避免形成明显的stub。对于Type-C双面插拔结构，应结合实际引脚定义分别布置保护器件。

四、阿赛姆选型建议

阿赛姆可根据USB2.0、USB3.0、Type-C、充电接口等不同场景，提供低电容ESD器件、阵列型ESD器件和电源端TVS方案。具体型号应结合接口速率、测试等级、封装空间和客户原理图确认。

常见问题

问：ESD0524系列能不能直接用于所有USB线路？

答：不建议。高速信号线、电源线和CC/SBU辅助线的电压、电容和浪涌要求不同，应分开选型。

问：USB接口ESD管一定要放在接口旁边吗？

答：是的，ESD器件越靠近接口，越有利于在静电进入板内前完成泄放。

问：低电容ESD会不会影响防护能力？

答：低电容主要用于保证高速信号完整性，是否满足防护要求仍要看钳位电压、峰值电流和测试等级。
