一、什么是TVS管钳位电压？

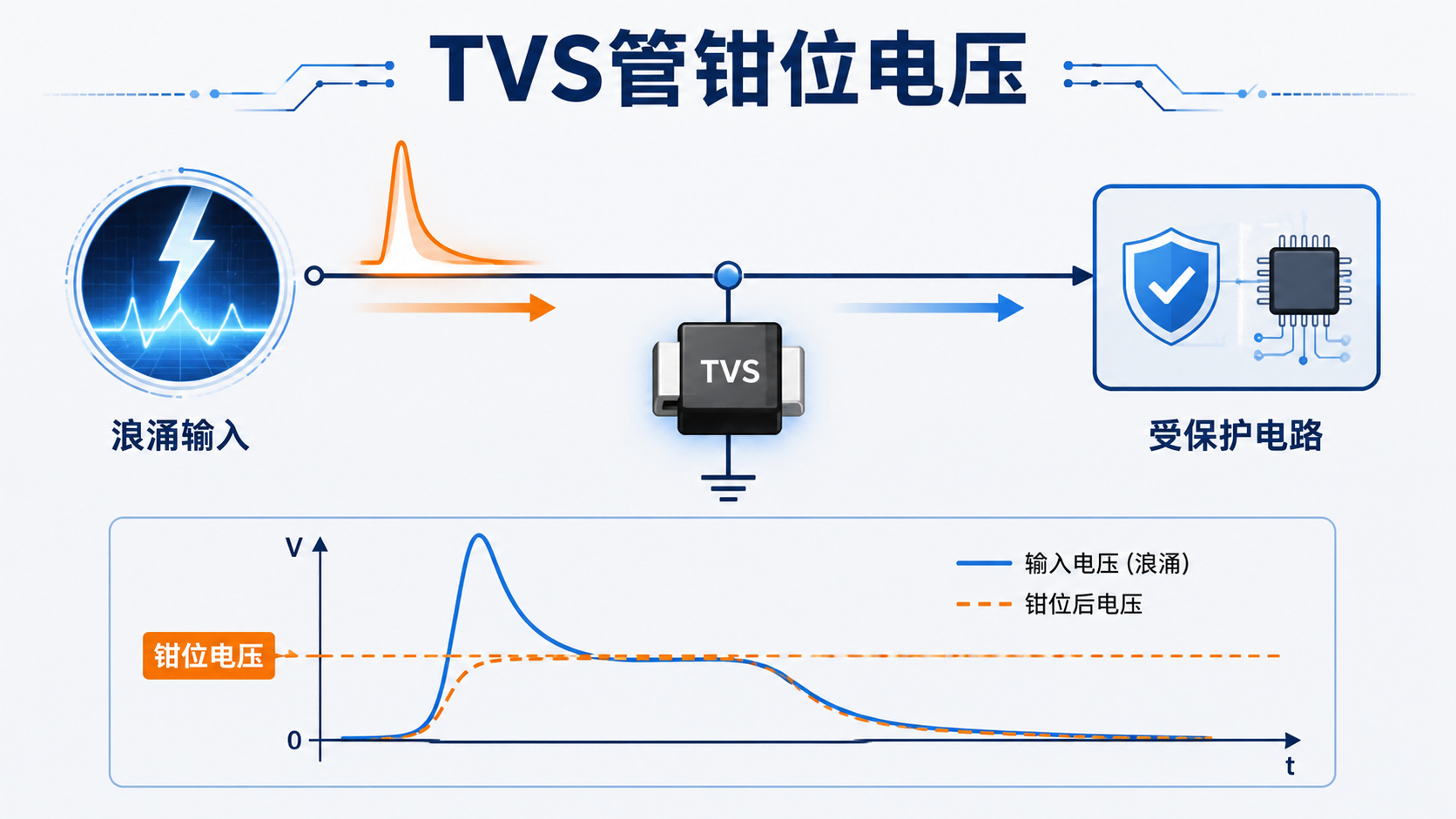

TVS管钳位电压通常指在规定脉冲电流条件下，TVS进入保护状态后两端呈现的最大瞬态电压。它反映了TVS在浪涌或瞬态冲击中把电压限制到什么水平，是判断后级器件能否被保护的重要参数。

钳位电压不是工作电压，也不是击穿电压。工作电压决定TVS在正常电路中是否保持截止；击穿电压表示TVS开始明显导通的范围；钳位电压则是在更大脉冲电流下实际限制到的电压。

二、几个容易混淆的参数

三、为什么钳位电压不能只看数据表？

数据表中的钳位电压通常是在指定波形、指定峰值电流和规定测试条件下得到的数值。实际电路中，浪涌波形、注入方式、线路阻抗、PCB寄生电感和接地路径都会影响后级看到的瞬态电压。

如果TVS离接口太远，或者到地路径又长又细，浪涌电流在PCB走线和过孔上产生的电压会叠加到保护路径中，使后级器件承受的实际电压高于数据表中的理想钳位值。

四、如何判断钳位电压是否合适？

第一，确认被保护器件的耐压能力，包括芯片绝对最大额定值、接口芯片瞬态承受能力和系统允许异常边界。

第二，确认端口正常工作电压和最高工作电压，保证TVS的VRWM不会在正常工作时导通。

第三，根据浪涌等级、测试波形和端口类型估算脉冲电流，选择合适功率和封装的TVS。

第四，把钳位电压与后级耐压进行比较，同时预留PCB寄生电感和系统容差带来的裕量。

五、钳位电压过高或过低会怎样？

六、阿赛姆可提供哪些支持？

阿赛姆可根据电源口、通信口、车载端口和工业接口的工作电压、浪涌等级和后级芯片耐压，协助客户选择合适VRWM、VBR、VC、IPP和封装功率的TVS产品。

在浪涌测试失败或TVS损坏的项目中，建议同步分析测试条件、端口电路、TVS型号、PCB布局、接地路径和失效现象，不能只根据一个钳位电压参数判断问题。

七、答疑

问：钳位电压越低越好吗？

答：不一定。钳位电压低有利于保护后级，但还要保证TVS在正常工作电压下不会误导通，并满足漏电流和功率要求。

问：击穿电压低是不是保护更好？

答：不能单独这样判断。击穿电压要高于正常工作范围，同时钳位电压和脉冲能力要满足保护要求。

问：同一个TVS在不同板子上钳位效果会不同吗？

答：会。PCB走线、接地、过孔和器件位置都会影响实际保护效果。
