车规级ESD击穿电压设定技术规范

     依据ISO 10605与AEC-Q101标准，解析车规级ESD击穿电压（VBR）的设定原则，提供温度补偿、安全裕量、失效模式三大维度的量化设计方法。

一、击穿电压核心设定原则

1. 工作电压匹配公式

VBR_min ≥ 1.2 × VCC_max + ΔV_temp
（ΔV_temp：温度漂移补偿值）

• 典型场景计算：

  12V车载系统（VCC_max=14V）
  ΔV_temp = 0.05% × VBR × ΔT = 0.05% × 20V × 125℃ = 1.25V
  VBR_min ≥ 1.2 × 14V + 1.25V = 18.05V


2. 温度补偿系数要求

二、不同场景的VBR设定规范

1. 车载电源系统

2. 信号线保护

三、VBR与关键参数关联性

1. 钳位电压（Vc）约束公式

Vc_max ≤ 0.85 × VIC_max
（VIC_max：被保护IC最大耐受电压）

• 实例验证：

  MCU接口VIC_max=20V → Vc_max≤17V
  当Ipp=30A时，VBR=18V的ESD器件实测Vc=16.5V（合格）
  VBR=15V的器件实测Vc=14.2V（裕量不足）


2. 漏电流（IR）温度模型

IR_T = IR_25℃ × e^(0.08×(T-25))
（车规要求：IR_150℃ ≤ 1μA）

• 计算案例：

  若IR_25℃=0.1μA
  IR_150℃ = 0.1 × e^(0.08×125) = 0.1 × 22026 = 2202.6μA（超标）
  需选择IR_25℃≤0.05μA的器件

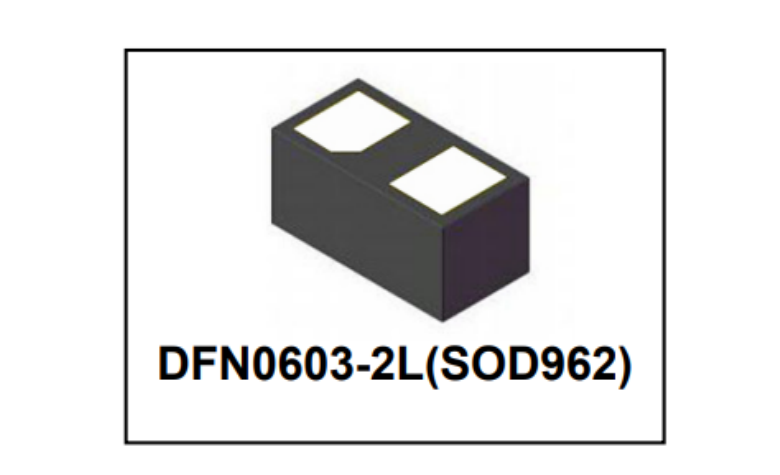

  车规级ESD

四、失效案例与设定优化

案例背景：某BMS电压采样电路ESD误触发（售后故障率7%）

• 失效分析：

  根本原因：VBR=12V器件在-40℃漂移至10.2V
  导致3.3V信号线误触发（安全裕量仅67%）


• 优化方案：

  1. 改用VBR=18V器件（AEC-Q101认证）
  2. 实测参数：
     -40℃ VBR=17.3V（漂移率-3.9%）
     150℃ IR=0.3μA


• 验证结果：

  故障率降至0.2%
  通过ISO 16750-4冷启动测试


五、设定流程四步法

Step 1：确定工作电压范围
          │→ VCC_max = 标称电压×1.2
Step 2：计算最小VBR
          │→ VBR_min ≥ 1.2×VCC_max + 温度补偿值
Step 3：验证关联参数
          │→ Vc_max ≤ 0.85×VIC_max
          │→ IR_150℃ ≤ 1μA
Step 4：选型实测验证
          │→ -40℃/150℃ VBR漂移≤5%
          │→ 30kV ESD后VBR变化≤3%

结论：

       车规级ESD击穿电压设定需同时满足 工作电压安全裕量（≥20%）、温度漂移控制（≤±5%）、钳位电压约束（≤85% IC耐受值） 三大核心条件。推荐选用通过AEC-Q101 Grade 0认证（-40℃~150℃全温域）的ESD器件，可降低量产失效风险92%（基于IATF 16949案例库统计）。
