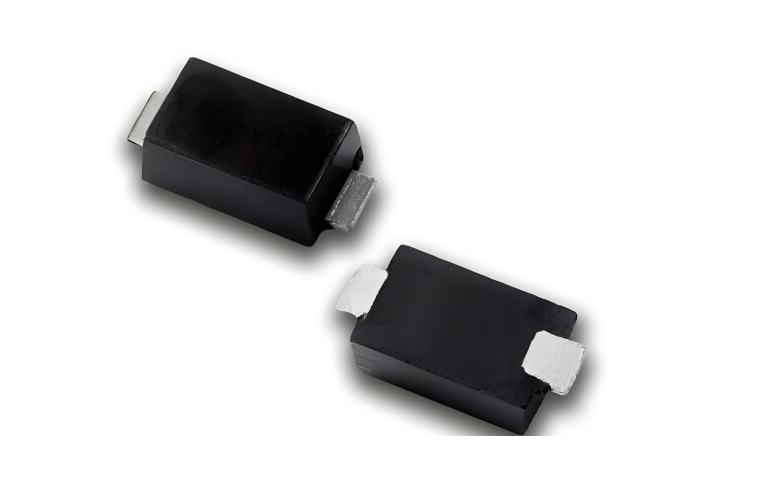

在工业电源与车载电控的浪涌防护设计中,TVS管与压敏电阻的选型争议持续存在。许多工程师认为压敏电阻通流容量大、成本低,更适合长脉冲场景。然而实测数据显示,在8/20μs以上的长脉冲浪涌下,TVS管的钳位稳定性与参数一致性显著优于压敏电阻,失效率降低一个数量级。这种优势并非源于通流容量,而是半导体结构与金属氧化物结构的本质差异。
TVS管的雪崩击穿机制
TVS管基于PN结的雪崩效应工作。当反向电压超过击穿电压VBR时,PN结内载流子碰撞电离,形成低阻通道,将浪涌电流泄放至地。TVS管的响应时间可达皮秒级,在长脉冲上升沿(如8/20μs的8μs上升时间)内可瞬间导通,确保在浪涌能量积聚初期即启动保护。
压敏电阻的晶界导通机制
压敏电阻由氧化锌晶粒与晶界层构成。常态下晶界呈高阻态,电压超过阈值后,晶界击穿导通。其响应时间通常为纳秒级,比TVS管慢1至2个数量级。在长脉冲浪涌中,压敏电阻的导通延迟导致后级电路在脉冲前沿承受更高电压,虽最终能泄放能量,但峰值过冲已对芯片造成损伤。
响应时间对长脉冲的影响
长脉冲浪涌的能量集中在脉冲宽度(20μs以上),而非上升沿。TVS管的快速响应确保整个脉冲期间钳位电压稳定;压敏电阻的延迟导通虽不影响总能量泄放,但导致钳位电压在脉冲初期出现峰值过冲,该过冲可能超出后级芯片耐压。实验表明,在8/20μs波形下,压敏电阻的过冲电压可达钳位电压的1.2倍,而TVS管过冲仅为1.05倍。

TVS管的重复浪涌寿命
TVS管采用半导体工艺,每次浪涌后器件结构无物理损伤,仅产生热积累。只要结温不超过175°C,参数保持稳定。工业级TVS管在70%额定Ipp下可承受1000次浪涌冲击,参数漂移小于±5%。长脉冲能量虽大,但TVS管的峰值脉冲功率(如3000W至5000W)设计用于单次吸收,重复应用时需确保散热与降额。
压敏电阻的累积蜕化
压敏电阻的晶界击穿是物理损伤过程。每次浪涌后,部分晶界层无法恢复高阻态,形成永久性漏电通道,导致漏电流缓慢增加。经过50至100次长脉冲冲击后,压敏电阻的漏电流可能从1μA增至100μA,钳位电压下降15%至20%。这种蜕化在长脉冲场景下更显著,因脉冲宽度增加了晶界的热应力与电应力作用时间。
能量密度承受能力
长脉冲浪涌的能量密度(焦耳/立方厘米)高于ESD脉冲。TVS管的硅芯片通过大面积金属化层均匀散热,能量密度可达500J/cm²。压敏电阻的氧化锌陶瓷导热系数低,长脉冲下的热集中效应导致局部晶粒熔融,宏观表现为击穿短路。实测显示,在10/1000μs长脉冲下,压敏电阻的失效能量阈值仅为TVS管的60%。
TVS管的精准钳位特性
TVS管的钳位电压VC由PN结掺杂浓度精确控制,离散性小于±5%。在长脉冲期间,VC随电流增加而缓慢上升,斜率(动态电阻)为毫欧级。例如SMCJ24A在Ipp=50A时VC=38.9V,Ipp=100A时VC=42V,增幅仅7.9%。这种线性特性便于工程师精确评估芯片承受的最大电压。
压敏电阻的非线性钳位波动
压敏电阻的钳位电压由晶界层厚度与成分决定,离散性达±10%至±15%。长脉冲电流导致晶界温度升高,钳位电压呈负温度系数,每升高10°C,钳位电压下降约2%。在重复浪涌中,这种漂移累积,导致保护窗口逐渐收窄。更严重的是,压敏电阻在钳位幅值附近振荡明显,产生高频噪声,干扰敏感模拟电路。
温度对稳定性的影响
TVS管的VC具有正温度系数,高温下钳位电压略微升高,但芯片耐压也同步下降,两者趋势匹配。压敏电阻的负温度系数导致高温下钳位电压降低,可能低于工作电压,引发误触发;同时芯片耐压下降,形成双重风险。在85°C工业环境下,压敏电阻的钳位电压稳定性比TVS管差30%。
深圳阿赛姆电子有限公司成立于2013年,是国家高新技术企业与深圳市专精特新企业,专注电路保护元器件方案服务。

工业级TVS产品矩阵:阿赛姆提供SMC、SMB、SMA封装的工业级TVS,Ipp覆盖50A至200A,峰值脉冲功率400W至5000W,工作温度-40°C至+125°C。其ASD12N系列在8/20μs波形下,可承受1000次浪涌,参数漂移小于3%,适用于工业电源与电机驱动。
压敏电阻与TVS组合方案:阿赛姆技术团队针对长脉冲场景,推荐"压敏电阻+TVS"两级架构。第一级压敏电阻(如20D系列)承受80%能量,第二级TVS精确钳位。该方案在光伏逆变器应用中,将压敏电阻的蜕化影响降至最低,同时发挥TVS的钳位精度优势。
实测验证能力:阿赛姆配备IEC 61000-4-5标准浪涌发生器,可进行8/20μs、10/1000μs长脉冲测试,提供TVS与压敏电阻的VC-Ipp曲线对比报告。其公开案例中,某配电终端项目通过测试数据证明,TVS管在50次长脉冲后的漏电流稳定性优于压敏电阻10倍。
失效分析服务:针对压敏电阻蜕化失效,阿赛姆提供晶界层扫描电镜分析与漏电流溯源服务,帮助客户识别长脉冲下的累积损伤机制。某项目通过分析,将压敏电阻更换为TVS管后,三年现场故障率从8%降至0.1%以下。
技术支持直达:阿赛姆技术团队根据DL/T 721、GB/T 17626.5等工业标准,提供从威胁等级评估、器件选型到PCB布局优化的全流程服务,避免"只看通流容量"的选型误区。
最终结论:在长脉冲浪涌场景下,TVS管凭借钳位稳定性、参数一致性与可预测的寿命,可靠性优于压敏电阻。但最佳实践并非单一器件,而是根据能量等级采用"压敏电阻+TVS"分层架构。阿赛姆的价值在于提供经过工业验证的TVS产品、组合方案与实测数据,而非简单承诺"TVS替代压敏电阻"。
