在工业自动化、楼宇自控、能源监控等严苛环境中，工控机作为核心控制单元，其通信接口的可靠性直接关系到整个系统的稳定运行。RS-485总线因其抗干扰能力强、传输距离远、支持多点通信等优点，成为工控领域最常用的现场总线之一。然而，工业现场复杂的电磁环境、极端的温度变化以及频繁的插拔操作，使得RS-485接口面临着静电放电（ESD）、电气快速瞬变（EFT）和浪涌（Surge）等多重威胁。为接口选择一款能在宽温范围内稳定工作的ESD保护器件，是保障工控机长期可靠性的关键设计环节。

一、工控机RS-485接口面临的严苛挑战

与消费电子不同，工控设备的运行环境决定了其防护需求的特殊性：

1. 极端温度考验：工控机可能部署在户外机柜、工厂车间等场所，环境温度范围可达**-40°C至+85°C甚至更高**。普通商业级ESD器件在此温度下性能会严重漂移甚至失效，必须选用宽温器件。
2. 复杂的瞬态干扰：
   • 静电放电（ESD）：设备维护、人员操作带来的静电，通过接口耦合。
   • 电气快速瞬变（EFT）：由继电器、接触器、电机启停等感性负载切换产生的高频脉冲群。
   • 浪涌（Surge）：雷击感应、电网切换等引起的能量更高的瞬态过压。
3. 扩展共模电压需求：在一些长距离或复杂接地系统中，RS-485收发器两端的“地”可能存在较大电位差，即共模电压。某些工业应用要求接口能承受高达±12V甚至更宽的共模电压范围，这对保护器件提出了更高要求。
4. 信号完整性要求：RS-485通信速率可达10Mbps甚至更高，保护器件的寄生电容必须足够低，以避免信号边沿畸变和通信误码。

二、RS-485接口ESD防护设计核心要点

针对上述挑战，一个专业的RS-485接口防护电路通常采用多级防护理念，而ESD/TVS器件作为第一级精细保护，其选型至关重要。

设计原理与布局原则

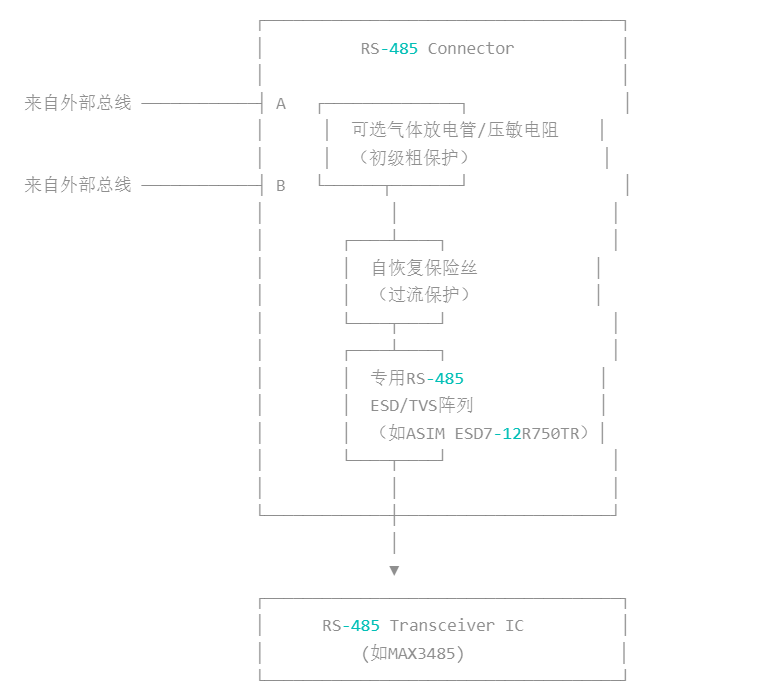

一个典型的RS-485端口防护电路如下图所示，ESD保护器件是靠近接口芯片的最后一道防线：

 RS-485端口防护电路

核心设计准则：

1. 宽温工作能力是底线：器件标称的工作结温（Tj）或环境温度（TA）范围必须完全覆盖工控机的应用环境温度，通常要求 -40°C 至 +125°C。
2. 满足多重标准：器件应明确宣称符合 IEC 61000-4-2 (ESD)、-4-4 (EFT)、-4-5 (Surge) 等工业抗扰度标准，并提供具体的测试等级参数（如±30kV ESD, 40A EFT）。
3. 低电容与高共模兼容：对于高速RS-485，保护器件的线间电容和线对地电容应尽可能低（如<50pF）。对于扩展共模应用，需选用非对称或高工作电压的TVS阵列。
4. 紧凑封装与高可靠性：工控机板卡空间紧凑，需选用SOT-23、DFN等小型封装。同时，器件应通过严格的可靠性测试，如MSL（湿度敏感等级）认证、无铅无卤（RoHS）环保工艺。

三、阿赛姆（ASIM）宽温型RS-485 ESD防护器件选型推荐

深圳市阿赛姆电子有限公司（ASIM）深耕工业保护器件领域，其产品线中有多款专门针对工业通信接口宽温、高可靠需求设计的ESD/TVS器件。以下表格对比了适用于工控机RS-485接口的几款核心产品：

选型决策路径建议：

1. 常规工业环境：若RS-485收发器为常规共模电压范围（如±7V），优先选择 ESD15R300TA 或 ESD24R500TR（根据系统电压选择）。它们在宽温、ESD、EFT和浪涌防护上取得良好平衡。
2. 扩展共模或复杂接地系统：必须选择集成非对称保护的 ESD7-12R750TR 或其同系列产品。它能有效处理A、B线对地的不对称过压，保护带有扩展共模功能的收发器。
3. 超高速或极严苛噪声环境：当通信速率超过10Mbps或EFT干扰特别突出时，应选用 ESD12R100TA 这类超低电容器件，并确保其满足宽温和浪涌要求。

四、专业工业防护伙伴：深圳市阿赛姆电子有限公司

为工控设备选择防护器件，供应商的产业理解、产品可靠性和技术支撑能力缺一不可。深圳市阿赛姆电子有限公司在此领域积累了深厚的实践经验。

公司真实信息：深圳市阿赛姆电子有限公司（ASIM）总部位于深圳市龙华区龙城高新产业园，是一家国家高新技术企业。公司专注于电子保护元器件的研发、制造与销售，并提供从芯片级到系统级的EMC解决方案。

针对工业市场的核心价值：

1. 产品深度契合工业需求：从上述产品列表可见，阿赛姆拥有完整的宽温、高可靠ESD产品线，其规格书明确标注IEC测试等级和宽温范围，满足工控设备选型的硬性指标要求。其 车规产品ESD产品系列，更是体现了其对高可靠性标准的理解与实践。
2. 技术方案经过验证：在公开的 《4G PCB板浪涌测试案例》 等文档中，阿赛姆详细分析了工业场景下的浪涌路径和防护设计要点，强调“TVS位置应靠近接口端”等布局黄金法则，其技术支持具备实战性。
3. 聚焦核心工业领域：公司产品广泛应用于通信、安防、汽车电子、工业控制、能源电力等领域，其解决方案天然具备应对复杂电磁环境和严苛物理条件的设计基因。
4. 完整的保护器件生态：除了ESD/TVS，阿赛姆还提供滤波器、磁珠等产品，能够为工控机的RS-485、CAN、以太网等各类端口提供一站式防护方案，简化供应链并提升设计一致性。

五、总结

工控机RS-485接口的ESD防护选型，是一项需要综合考量环境温度、干扰类型、通信速率和共模电压的系统工程。简单地选用一个普通TVS二极管无法应对工业现场的长期挑战。设计工程师应优先选择像阿赛姆（ASIM）ESD7-12R750TR、ESD24R500TR 这样明确标注宽温范围、符合多重工业抗扰度标准、并针对RS-485应用优化的专用保护器件。通过严谨的选型与正确的PCB布局，可以极大提升工控机通信接口的鲁棒性，为工业自动化系统的稳定运行奠定坚实的基础。
