贴片共模电感选型核心参数深度解析

      本文基于IEEE电磁兼容标准及器件物理模型，系统阐述贴片共模电感选型的8大关键参数考量逻辑，提供可落地的工程选型决策树与量化设计准则。

一、核心阻抗参数：噪声抑制的根基

1. 共模阻抗（ZCM）与频率响应

• 选型公式：ZCM ≥ 3  Z0 diff (目标频点)
  • Z_{0_diff}：差分线特性阻抗（USB=90Ω，HDMI=100Ω）
• 实测案例：


  接口标准	目标频点	最小ZCM	推荐型号（@100MHz）
  USB3.2	2.5GHz	≥270Ω	CMF1210UD900MFR(900Ω)
  HDMI2.1	5GHz	≥300Ω	CMF2012WD900MQT(900Ω)
  千兆以太网	100MHz	≥270Ω	CMF4532WA201MQT(200Ω)

2. 阻抗-频率曲线斜率

• 关键指标：ΔZ/Δf ≥ 15Ω/GHz（保证高频衰减）
• 劣质器件特征：
  • 100MHz时600Ω → 1GHz时降至120Ω（斜率仅0.48Ω/GHz）

二、电流能力参数：避免磁饱和的关键

1. 饱和电流（I_SAT）

• 计算模型：Isat ≥ 1.5 x Icm_RMS + 3 x onoise
  • I_{CM_RMS}：共模电流有效值
  • σ_noise：噪声峰峰值标准差
• 行业教训：
  • 某Type-C接口选I_SAT=200mA电感 → 数据传输时阻抗衰减60%（实测ΔL=35%）

2. 温升电流（I_RMS）与降额曲线

三、高频特性参数：信号完整性的守护者

1. 差模插入损耗（S_dd21）

• 关键指标：@目标频率 ≤ -1dB（高速接口红线）
• 实测对比：


  型号	5GHz插损	眼图抖动
  CMF0603DH150MFR	-0.2dB	0.03UI
  劣质电感	-2.1dB	0.15UI

2. 自谐振频率（SRF）

• 选型规则：SRF ≥ 5×信号最高频率
• 案例：
  • MIPI 1.5GHz信号 → 选SRF≥7.5GHz（如CMF0806UD350MCT）

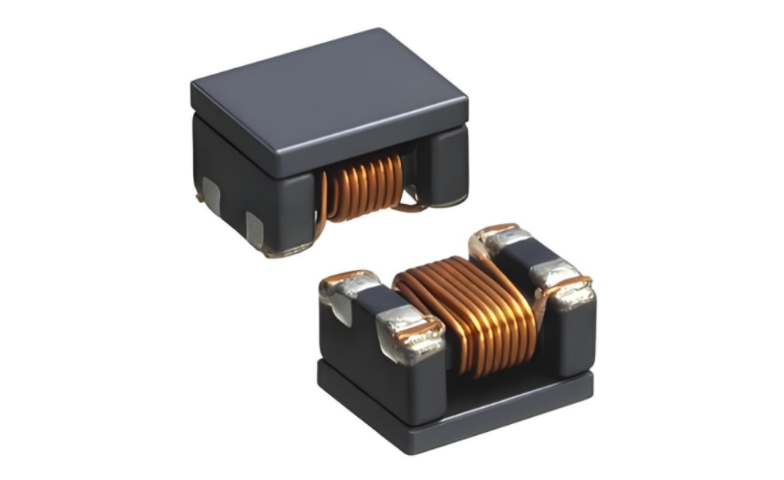

                                                           贴片共模电感

1. 磁芯材料特性对比

2. 绕组对称性公差

• 关键指标：ΔL ≤ ±5%（保证共模抑制比＞40dB）
• 劣质后果：USB3.0接口CMRR从45dB降至28dB

五、环境适应性参数

1. 温度系数

• 优质电感：α_L ≤ 0.02%/℃（-40℃~125℃）
• 失效案例：
  • 某工控设备：85℃时电感衰减32% → EMI超标12dB

2. 振动可靠性

六、汽车/工业级特殊选型

1. 认证体系匹配

2. 失效模式要求

• 车规级：必须满足绕组开路失效（防短路风险）
• 医疗级：失效后绝缘电阻＞100MΩ

七、经典选型错误案例

1. 频点误判

• 错误：CAN总线选100MHz阻抗型电感（噪声主频20MHz）
• 后果：Z_CM=120Ω@20MHz → 噪声抑制不足
• 修正：换用CMF7060C701XYR（Z_CM=600Ω@20MHz）

2. 电流裕量不足

• 错误：电机驱动选I_SAT=2A电感（实测I_PEAK=3.2A）
• 后果：运行时电感饱和 → 共模阻抗衰减至1/5
• 修正：换用CMF2K102WIT（I_SAT=5A）


                                                                  贴片共模电感选型

  结语：

    贴片共模电感选型本质是“阻抗-频率-电流”三维优化问题。必须遵循 “频带匹配（Z_CM@f_noise）、电流降额（I_SAT≥1.5I_PEAK）、对称控制（ΔL≤5%）” 三大准则。在汽车/工业场景，需增加 AEC-Q200验证+纳米晶磁芯+开路失效模式 三重保障，方能在-40℃~150℃严苛环境下实现十年级可靠滤波。
