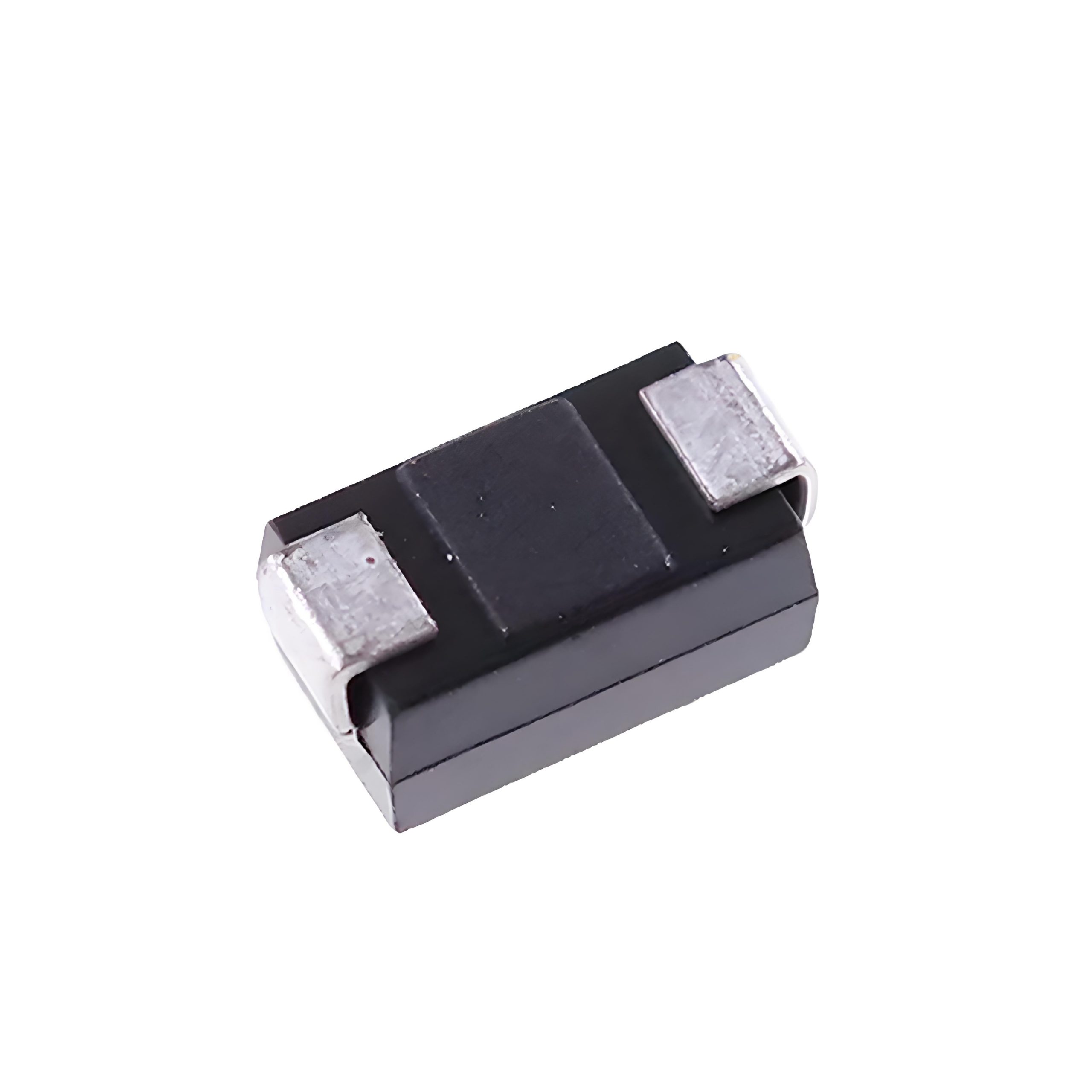

一文搞懂ESD二极管：从原理到特性全解析

一、ESD防护的本质需求

      静电放电（ESD）是电子设备失效的首要诱因，单次放电电压可达30kV（IEC 61000-4-2标准），瞬间功率超千瓦级。ESD二极管（TVS）作为核心防护器件，可在1纳秒内将数千伏电压钳制到安全范围，防护效率达99.9%。

二、工作原理深度剖析

2.1 雪崩击穿效应

当ESD电压超过反向击穿电压（VBR） 时，PN结发生雪崩倍增：

• 电子-空穴对呈指数级增长
• 动态电阻骤降至0.1-1Ω
• 形成低阻抗泄放通道

2.2 电压钳位机制

ESD事件流程：
1. 0.7ns：ESD脉冲上升至峰值
2. 0.3ns：TVS触发雪崩击穿
3. 1.0ns：电压钳定至VC值（典型值5-30V）
4. 30ns：能量完全泄放

关键特性：响应速度比普通二极管快100倍

三、核心电气特性解读

3.1 静态参数

3.2 动态参数

四、器件结构演进

4.1 单芯片结构

• 单向TVS：单PN结结构
  • 特点：非对称特性，正向导通电压0.7V
  • 应用：直流电源防护（如ESD5B系列）
• 双向TVS：背靠背双PN结
  • 特点：对称特性，±VBR相同
  • 应用：交流信号防护（如ESD24D系列）

4.2 多通道阵列

典型结构：
  ┌───────────────┐
  │  TVS Diode    │← I/O1
  │  TVS Diode    │← I/O2
  │ 公共钳位单元  │
  └───────┬───────┘
          ↓
         GND

优势：节省PCB面积50%，匹配多引脚接口（USB/HDMI）

五、关键选型准则

5.1 电压匹配原则

• VRWM选择： $$VRWM ≥ V_{CCmax} × 1.2 $$
• VC验证： $$VC_{max} ≤ 0.8 × V_{IC\_tolerance} $$

5.2 电流能力计算

• IPP需求：


  防护等级	接触放电电压	最小IPP
  Level 1	2kV	1A
  Level 4	15kV	15A

5.3 信号完整性保障

• 电容限制公式： $$f_{max} = \frac{0.35}{2πC_jZ_0} $$
  • 示例：USB3.0（5Gbps）需Cj<0.8pF

6.1 高速接口防护

• USB4方案：
  • 器件：ESD0524VA（Cj=0.05pF）
  • 布局：TVS距接口≤3mm，接地过孔≥4个
  • 性能：插损<0.2dB@20GHz

6.2 汽车电子

• AEC-Q101认证要求：
  • 温度范围：-40℃~150℃
  • 通过ISO 10605标准
• 经典方案：
  CAN总线采用ESD36D200TA（IPP=30A）

6.3 工业控制系统

• 三级防护架构：
  1. 气体放电管（8/20μs 20kA）
  2. TVS二极管（如ESD48B150TA）
  3. π型滤波器

七、失效模式分析

7.1 典型失效原因

7.2 加速寿命测试

• TLP测试：评估动态电阻稳定性
• HBM/CDM测试：验证工艺可靠性
• 高温反偏：125℃/VRWM下测漏电流变化

八、前沿技术趋势

8.1 第三代半导体TVS

• GaN基TVS：
  • 优势：响应时间0.1ns，Cj降低50%
  • 型号：ESD-GaN080（80V/15A）

8.2 集成化防护

• eUSB2方案：
  TVS+滤波器+电平转换三合一
  • 尺寸：1.6×0.8mm
  • 插损：<0.5dB@480Mbps

8.3 先进封装

• 硅通孔(TSV)封装：
  • 热阻降低40%
  • 支持100A/8μs浪涌

结语：ESD防护系统观

ESD二极管选型需建立三位一体思维：

1. 电气匹配：VC/IPP构建安全底线
2. 信号兼容：Cj/Rdyn保障性能无损
3. 物理适配：封装/热阻满足空间约束

随着224G PAM6接口的到来，基于GaN和3D封装的TVS将成为下一代电子设备的标准防护配置。掌握原理与特性的深度关联，方能设计出经久可靠的ESD防护方案。
