共模电感是如何抑制电磁干扰（EMI）的？

        在电磁兼容（EMC）设计中，共模电感（Common Mode Choke）是抑制电磁干扰（EMI）不可或缺的无源元件。它广泛应用于电源线、数据线、通信接口中，是产品通过EMC测试的关键器件。本文将深入浅出地解析共模电感的工作原理，阐述其如何高效滤除共模噪声。

一、 认识干扰：共模噪声与差模噪声

要理解共模电感的作用，首先必须区分两种传导噪声：

• 差模噪声（Differential Mode Noise）：指两条信号线（如L/N、D+/D-）之间幅度相等、相位相反的噪声电流。这种噪声回路存在于两条导线之间，是电路正常工作所必需的信号或噪声。
• 共模噪声（Common Mode Noise）：指两条信号线上幅度相等、相位相同的噪声电流。它们会通过杂散电容（如对地电容、机壳电容）形成回路，最终流向大地。共模噪声是导致EMI辐射超标的主要原因。

二、 共模电感的核心结构与对噪声的“双重作用”

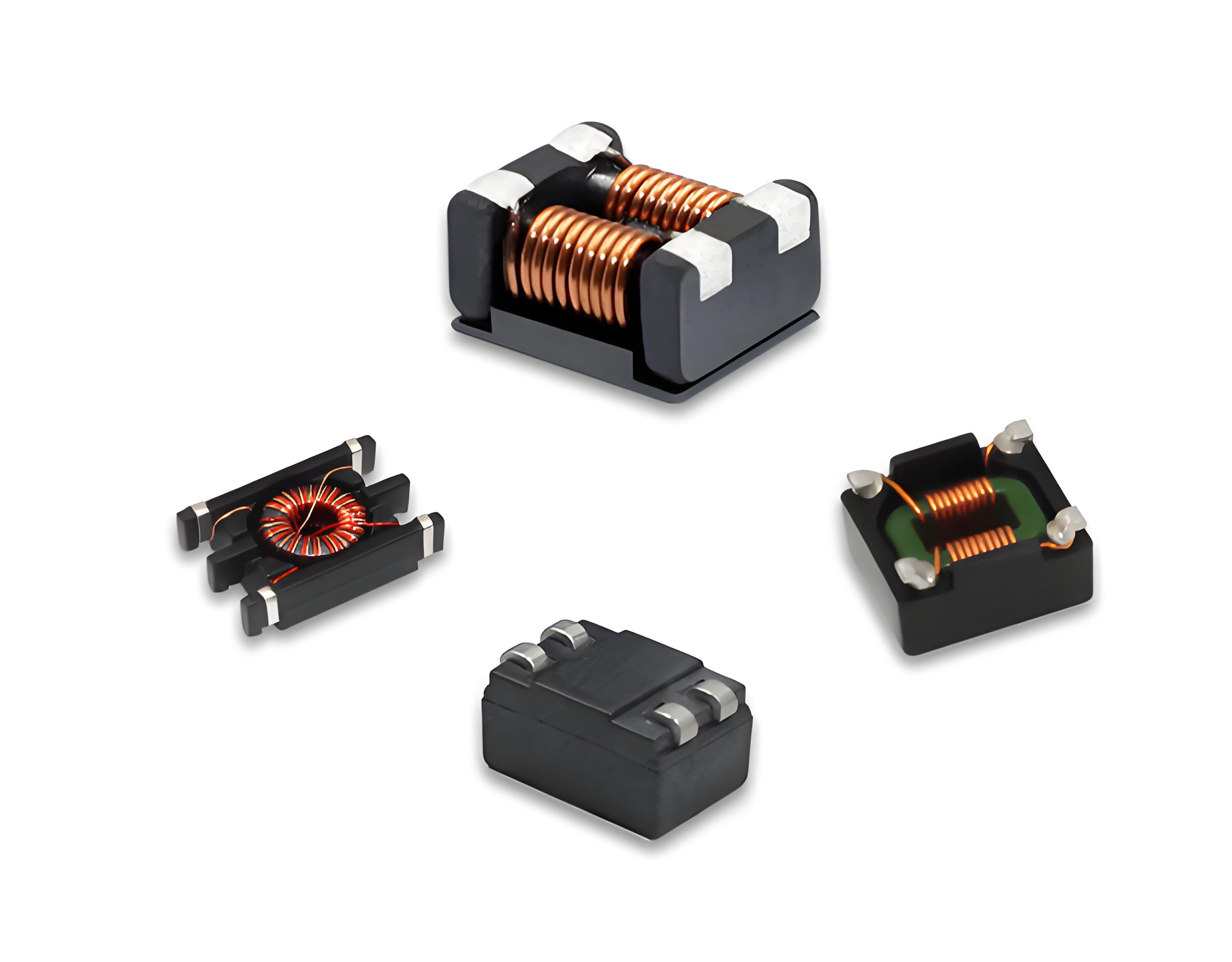

共模电感的结构特殊：它将两个尺寸相同、匝数相同的线圈对称地绕制在同一个磁芯上。

正是这种结构，使其对两种噪声呈现出截然不同的特性：

1. 对共模噪声呈现高阻抗（抑制作用）
   • 当共模电流流经两个线圈时，根据右手定则，它们产生的磁场（Φ1和Φ2）方向相同，相互叠加。
   • 磁芯中的磁通量急剧增加，导致线圈的感抗（XL = 2πfL） 变得非常大。
   • 这个高感抗表现为对共模电流的高阻抗，极大地阻碍了共模电流的通过，从而将大部分共模噪声抑制掉。其能量最终以热量的形式消耗掉。
2. 对差模信号呈现低阻抗（无影响作用）
   • 当正常的差模信号（或差模噪声）流经线圈时，两个线圈产生的磁场方向相反、相互抵消。
   • 净磁通量近乎为零，电感值非常小，因此对差模信号呈现非常低的阻抗。
   • 这意味着共模电感不会影响正常的差分信号传输，保证了电路的功能性。

三、 等效电路模型：更直观的理解

我们可以将共模电感在电路中的行为简化为一个等效模型：

• 共模电感（LCM）：如前所述，对共模噪声提供高阻抗路径（Zcm）。
• 寄生电容（Cw）：线圈匝间和层间存在的分布电容。
• 差模电感（LDM / LLeakage）：由于绕制工艺不可能完全对称，会存在微小的漏感。这个漏感恰恰对差模噪声有一定的抑制作用。

重要提示：寄生电容（Cw）是高频性能的限制因素。当频率高到一定程度时，电容的容抗会成为主要通路，使电感的高阻抗特性失效。因此，用于高速数据线（如USB3.0、HDMI）的共模电感，必须具有极低的寄生电容。

四、 在实际电路中的应用与布局要点

      共模电感通常被放置在电路的接口处或噪声源附近，作为一道“屏障”。

典型应用场景：

• 交流电源输入端口：滤除电网传入的共模干扰，并防止设备内部的开关噪声传导到电网。
• 高速差分接口：如USB、HDMI、MIPI、以太网等，抑制数据线对外辐射的共模噪声。
• 电机驱动电路：抑制电机电刷产生的强烈电磁干扰。
• DC/DC电源模块：隔离开关电源产生的高频噪声。

关键布局规则： “ 布局决定性能”。错误的布局会让昂贵的共模电感失效。

1. 靠近噪声源：应放置在干扰入口或出口的最前端。
2. 引线短而直：过长引线会引入额外的寄生电感和电容，形成新的辐射天线，严重削弱滤波效果。
3. 避免输入输出线耦合：滤波前后的走线应严格隔离，防止噪声直接耦合到“干净”的一侧。

五、 总结

      共模电感通过其独特的对称绕线结构，利用电磁感应原理，对共模噪声电流产生巨大的感抗（高阻抗），从而有效地抑制其传播和辐射；同时，对有用的差模信号则呈现极低的阻抗，确保其无损耗通过。它是一种“智能”的滤波元件，是工程师解决EMC问题、提升产品可靠性的强大工具。

选择合适的共模电感需要考虑其共模阻抗曲线、额定电流、直流电阻（DCR）以及寄生电容等多个参数。深圳市阿赛姆电子有限公司（ASIM）提供全系列高性能共模电感，并配备专业的技术支持团队，可为您提供针对性的选型建议与EMC解决方案。
