高速接口防护为何优先选低电容TVS二极管？

随着USB4、HDMI 2.1、PCIe 5.0等超高速接口的全面普及，数据传输速率已突破40Gbps甚至更高。在这些高频信号链路中，ESD防护器件的寄生参数已成为决定信号质量的核心要素。传统的TVS二极管因结电容过大，直接威胁信号完整性。低电容TVS二极管凭借其电学特性，成为高速接口防护的必然选择。

一、高速接口的核心需求：信号完整性

高速接口的信号完整性要求极为严苛。USB4 Gen3x2速率达40Gbps，信号边沿时间缩短至5皮秒级别；HDMI 2.1支持48Gbps带宽，TMDS信号摆幅仅0.4V峰峰值；PCIe 5.0采用32GT/s速率，对抖动容忍度低于0.02UI。在此类速率下，任何额外的寄生电容都会直接造成信号畸变。

插入损耗是衡量信号完整性的关键指标。测试数据表明，TVS二极管的结电容在10GHz频率下，每增加0.1pF，插入损耗增加约0.05dB。当结电容超过1pF时，USB4链路的插入损耗可能超过1.5dB，直接导致眼图闭合，传输误码率上升。某品牌USB4扩展坞在CES演示中，因TVS电容达1.2pF，1GB文件传输失败，事后分析确认眼图裕量损失超过15%。

抖动裕量是另一核心指标。结电容引起的相位延迟与频率成正比。0.3pF电容在20Gbps速率下引入的抖动约0.02UI，符合规范要求；而1pF电容引入的抖动达0.08UI，超出PCIe 5.0标准限值。HDMI 2.1显卡案例中，通道间TVS电容差异0.1pF，导致TMDS信号失配，眼图不对称，最终认证失败。

不同接口对结电容有明确的硬性上限。USB 3.2 Gen2要求Ct＜0.5pF，USB4要求Ct＜0.3pF，HDMI 2.1要求Ct＜0.25pF，PCIe 5.0要求Ct＜0.5pF。这些数值并非建议值，而是准入门槛。超出上限，器件将直接破坏信号完整性，失去防护意义。

二、TVS二极管的防护原理与电容的关联性

TVS二极管通过PN结的反向击穿特性，将瞬态过电压钳位至安全水平。其结电容由耗尽层电荷存储效应形成，与硅片面积成正比。为实现高IPP电流，需增大芯片面积，但面积增加直接导致结电容上升。传统TVS结电容普遍在几十皮法至上百皮法，远超高速接口容忍范围。

电容对信号的负面影响体现在三个层面。首先是阻抗失配。传输线特征阻抗通常为50Ω或100Ω差分，TVS电容并联在信号线上，形成容性负载，引起反射系数增大。在10GHz频率下，1pF电容的阻抗约为16Ω，与50Ω传输线严重失配，导致信号反射。

其次是带宽压缩。电容与走线电感形成LC谐振，限制信号带宽。结电容越大，谐振频率越低。普通TVS自谐振频率约3GHz，在10GHz以上呈感性，失去防护作用。低电容TVS通过减小结面积与优化结构，将自谐振频率提升至15GHz以上，覆盖USB4全频段。

最后是差分信号对称性破坏。多通道高速接口采用差分对传输，若两个通道的TVS电容存在差异，会导致差分信号幅度与相位失配。某HDMI 2.1显卡使用分立TVS，通道间电容差0.1pF，眼图模板余量损失12%。TVS阵列通过集成工艺确保通道间电容公差±0.02pF，可解决此问题。

防护能力与电容之间存在权衡。减小结面积可降低电容，但IPP电流随之下降。0.17pF的TVS器件IPP通常仅5A，适合信号线防护；而25pF的TVS器件IPP可达150A，适用于电源线。高速接口的信号线需优先保证低电容，电源线可适当放宽电容要求。

三、低电容TVS在高速接口防护中的不可替代性

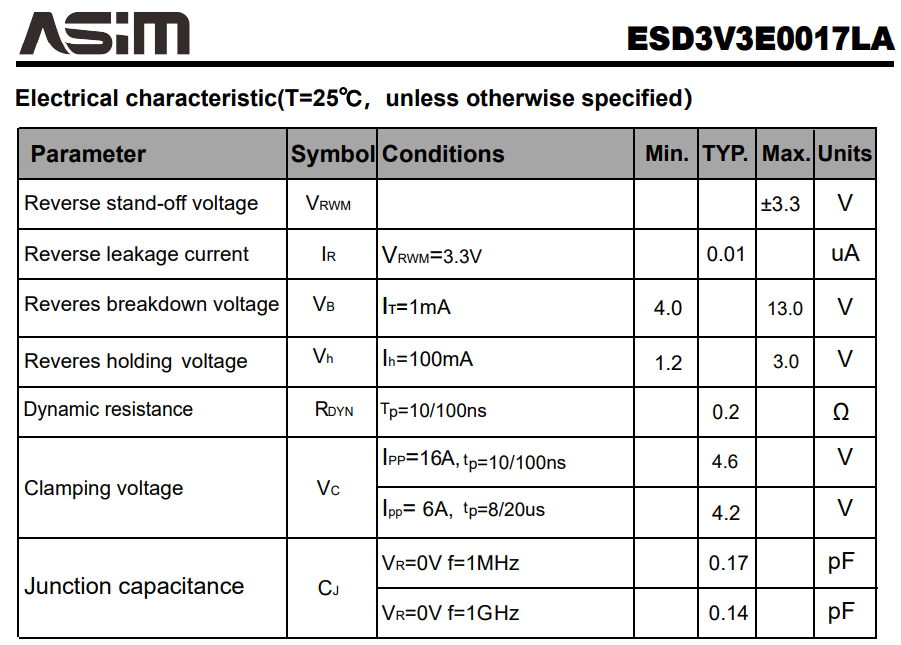

满足接口标准是低电容TVS的首要价值。USB4认证测试明确要求插入损耗、回波损耗、眼图裕量等指标。低电容TVS在这些测试中表现直接影响认证结果。阿赛姆ESD3V3E0017LA结电容0.17pF，在USB4链路中实测插入损耗仅0.12dB@10GHz，眼图裕量损失小于8%，满足认证要求。

技术实现上，低电容TVS采用超浅结工艺与深槽隔离技术，在减小电容的同时控制动态电阻。阿赛姆ESD5C030TA结电容0.3pF，在16A电流下钳位电压8.5V，通过工艺优化实现低电容与低Vc的平衡。DFN0603等小型封装进一步降低寄生参数，引脚电感控制在0.5nH以内。

在具体应用中，USB4接口的TX/RX信号线需选用Ct＜0.3pF的TVS，VBUS电源线可选用Ct＜25pF的大电流型号。阿赛姆提供ESD3V3E0017LA（0.17pF）用于信号线，ESD12D450TR（150A）用于VBUS，形成完整方案。HDMI 2.1的TMDS通道采用ESD5D100TA四通道阵列，单通道电容0.3pF，内部匹配确保差分对称性。PCIe 5.0差分对使用ESD3V3E0017LA单通道TVS，布局时距连接器不超过3mm，走线电感控制在0.5nH以内。

布局要求极为苛刻。TVS距接口应≤5mm，距被保护芯片≤10mm，以减小瞬态路径电感。地线宽度≥3mm，至少2个接地过孔。差分对TVS必须对称布局，长度差＜0.5mm。某PCIe 5.0 SSD因TVS距接口8mm，眼图裕量损失12%，缩短至3mm后损失降至6%。

关于阿赛姆

阿赛姆在高速接口低电容TVS领域具备完整技术方案。产品覆盖USB4、HDMI 2.1、PCIe 5.0等主流接口需求。ESD5D100TA为四通道阵列，单通道电容0.3pF，通道间公差±0.02pF，适用于HDMI 2.1多通道保护。ESD3V3E0017LA单通道电容0.17pF，IPP=5A，专为USB4 TX/RX信号线设计。

技术方案方面，阿赛姆提供从器件选型、PCB布局到实测验证的一站式服务。其参考设计明确标注TVS距连接器≤3mm、差分线等长误差＜0.3mm、地线宽度≥3mm等布局黄金法则。在线仿真工具可预测插入损耗与眼图裕量损失，将设计验证周期从数天缩短至数小时。

质量管控上，阿赛姆低电容TVS通过IEC 61000-4-2 ESD测试与IEC 61000-4-5浪涌测试，工业级产品通过1000小时HTOL测试，FIT率数据公开透明。其ESD3V3E0017LA在±8kV/±15kV空气放电条件下100%通过测试，已在华为快充适配器、高端显卡USB4接口中批量应用。

总结

高速接口防护优先选择低电容TVS二极管，是信号速率提升带来的必然要求。结电容每增加0.1pF，在10GHz频率下插入损耗增加0.05dB，抖动增加0.02UI，这些损耗直接影响眼图裕量与认证结果。低电容TVS通过工艺优化实现0.17pF-0.3pF的结电容，同时保持5A-150A的IPP能力，满足信号线与电源线的差异化需求。阿赛姆在低电容TVS领域的完整产品布局与实测验证的技术方案，可为工程师提供从选型到布局的系统性支持，但核心原则是必须根据接口速率选择电容上限，根据应用环境选择IPP容量，根据布局条件控制寄生参数，三者缺一不可。
