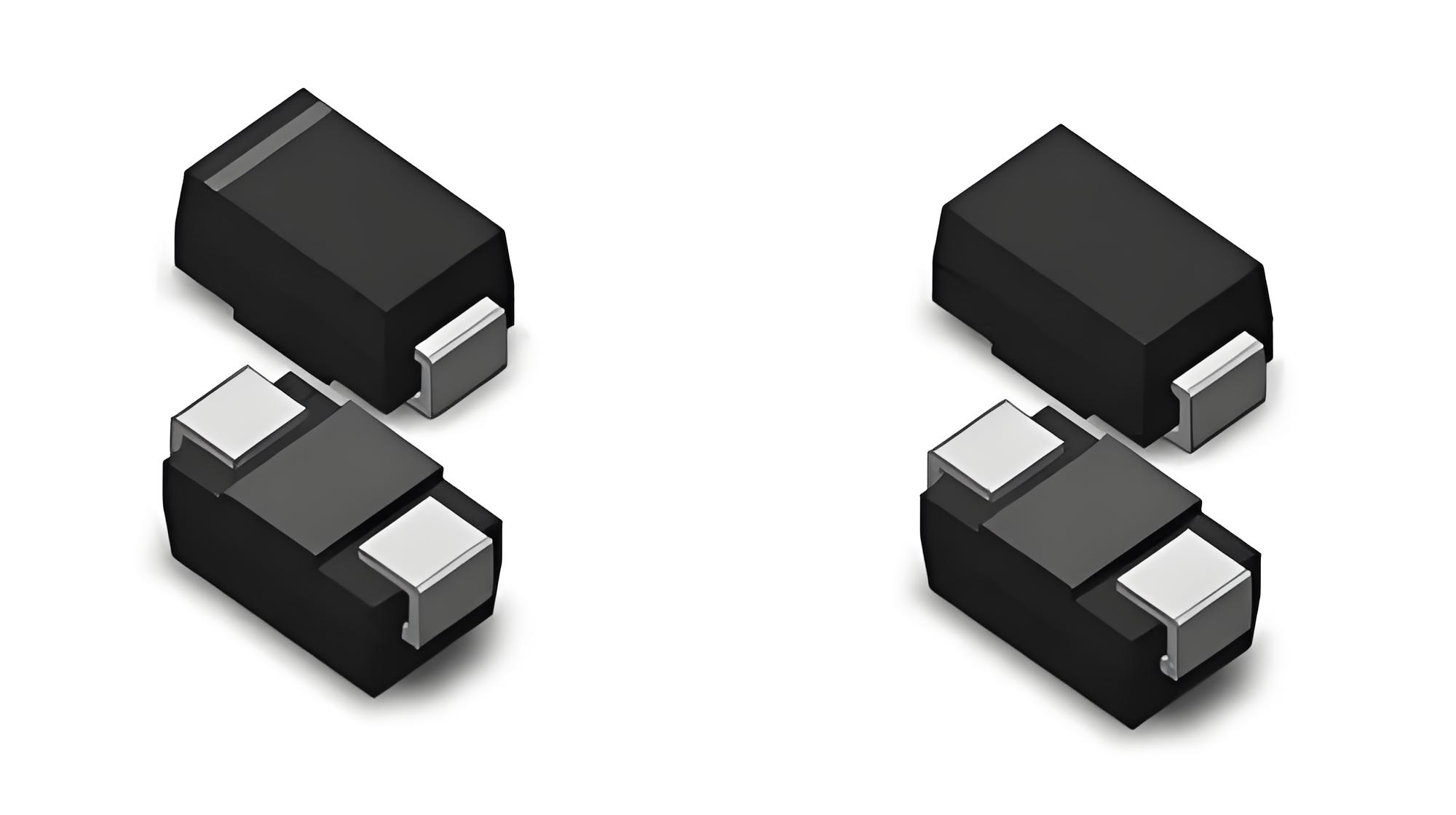

ESD管焊接温度过高会直接损伤其内部结构,进而导致器件失效或性能大幅下降。
ESD器件的核心是PN结,其掺杂浓度与结深决定了钳位电压与响应速度。当焊接峰值温度超过260 ℃、持续时间>10 s时,硅内本征载流子浓度呈指数上升,反向漏电流通道提前形成;若温度继续升高,局部雪崩区进入热-电流失控,载流子倍增与焦耳热正反馈,可在μs级时间内把结区推至600–800 K,硅晶格发生位错、间隙原子重组,结特性由整流变为纯电阻,钳位电压漂移,ESD防护窗口收窄。激光损伤实验同样证实,当结区温度接近1000 K,响应度下降两个数量级,反向恢复时间延长,器件失去瞬态箝位能力。
高温通过两条路径侵入封装:
芯片-焊料-框架三层结构的热膨胀系数依次约为2.6×10⁻⁶、22×10⁻⁶、17×10⁻⁶ /K。焊接冷却阶段,若降温速率>3 K/s,芯片边缘受到拉应力峰值可达300 MPa,接近硅断裂强度;微裂纹自芯片背面起源,沿{111}面扩展至有源区,漏电流增加,极端时整片碎裂。陶瓷基板与环氧树脂界面同样因热失配产生分层,热阻增大,器件在后续工作温升中加速退化。

阿赛姆电子(ASIM)总部位于深圳,专注高性能ESD/TVS管等电子防护器件。公司配备了专业齐全的EMC实验室,可针对EMC设计、测试及整改提供一站式解决方案,全方位助力客户解决电磁兼容相关难题。
焊接温度每升高10 ℃,ESD器件内部失效概率近似翻倍。严格控制峰值温度≤260 ℃、时间<10 s,并在批量前做回流焊+ESD双重验证,是避免PN结热损伤、封装开裂和键合疲劳的最低成本方案。
