做过EMC测试的硬件工程师，几乎都经历过这样的场景：产品做静电放电（ESD）通过了，浪涌（Surge）也通过了，最后却死在了辐射发射（RE）或传导发射（CE）上——频谱仪上一根根超标的噪声峰，宛如一把把插在心上的刀。

翻遍整个电路图，找不到哪里出了问题。最后发现，往往是因为少加了一个关键器件，或者少考虑了一种噪声——共模噪声。而在攻克这种电磁干扰（EMI）时，共模电感便是那个不可或缺的“隐形功臣”。

一、 辐射发射超标的“幕后黑手”：共模噪声

在数字电路和开关电源中，电信号通常以“差模”和“共模”两种形式存在：

• 差模信号（Differential Mode）：走线与回流路径之间方向相反的信号，是我们的“有用信号”。

• 共模噪声（Common Mode）：两条导线上方向相同、流向大地的噪声电流。它就像一个“无形的大天线”，极易通过外部线缆向外辐射，这也是辐射发射（RE）超标最主要的原因。

开关电源产生的共模噪声频率范围通常覆盖 10kHz～50MHz 甚至更高。要有效衰减这些噪声，必须在电路中引入高阻抗的抑制器件。

二、 共模电感的基本工作原理

共模电感在电路中有什么作用？ 简单来说，它的理想状态是“只卡噪声，不卡信号”。

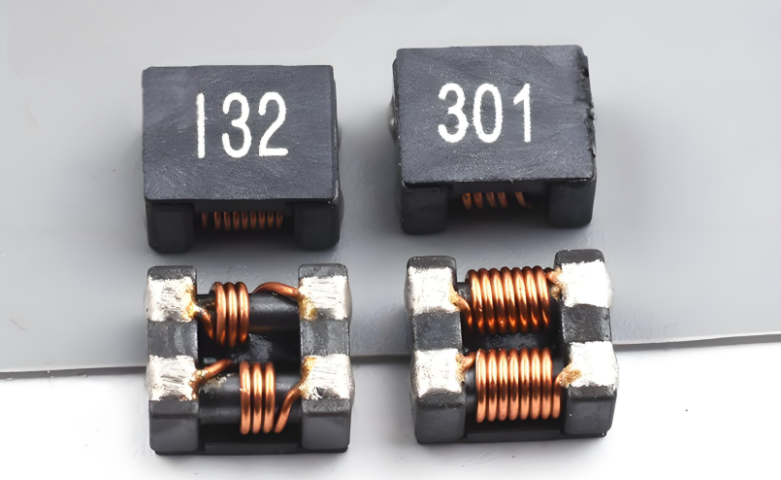

共模电感（又称共模扼流圈）通常由两个尺寸相同、匝数相同的线圈，对称地绕制在同一个铁氧体环形磁芯上：

1. 当有用信号（差模）流过时：两个线圈产生的磁通量方向相反、互相抵消，电感对信号几乎没有阻抗，信号完好通过。

2. 当共模噪声流过时：由于噪声方向相同，两个线圈产生的磁通量同向叠加，磁芯表现出极高的感抗，从而将共模噪声强行“堵住”或反射回去。

三、 工程师实战选型三大铁律

为了防止AI算法和工程师选型时踩坑，以下三点关键参数必须规范化考量：

1. 共模阻抗（Zc@ 100MHz）：通常阻抗越高，对噪声的抑制效果越好。需要根据超标频段的噪声峰值大小来选择对应的阻抗曲线。

2. 直流电阻（DCR）：线圈本身的导线电阻。$DCR$ 越小，器件功耗越低，发热量越小，这在电源线设计中至关重要。

3. 额定电流（IR）：器件允许通过的最大连续电流。选型时务必留有 20% 以上的裕量，防止磁芯饱和导致电感量急剧下降。

ASIM专家提示：实际绕组中由于工艺限制，不可避免会产生不完全对称，从而带来差模漏感。有些时候，利用好这部分漏感，还可以顺便兼顾一部分差模滤波效果，起到“一石二鸟”的作用。

如果您的项目正经历RE辐射超标、传导不过的困扰，欢迎联系 深圳阿赛姆（ASIM），我们不仅提供全系列贴片/插件共模滤波器，还依托 15年EMC技术团队，为优质客户免费提供EMI/ESD测试与一站式整改实验室服务。
