工商业储能是2026年增速最快的新能源细分市场——峰谷价差驱动下，工厂、商场、写字楼大量安装工商业储能，削峰填谷降低电费。一套典型的工商业储能系统由锂电池组、BMS电池管理、PCS双向变流器、EMS能量管理、配电监控等多个子系统组成，每个子系统都是EMC噪声源或EMC受害者。共模电感是工商业储能系统EMC合规的核心器件，贯穿从低压通信线到高压电力线的全链路。本文系统讲解各子系统的共模电感配置方法。

工商业储能系统EMC噪声地图

典型工商业储能系统架构（250kWh~2MWh级）：

电网（10kV） → 变压器 → 低压配电（380V三相） ↓ [PCS双向变流器]（双向AC↔DC） ↓ 高压直流母线（700V~800V） ↓ [各电池簇（BMS管理）] ↓ [EMS能量管理系统（工控机/云平台）] [配电监控系统（断路器/保护继电器）] 各子系统EMC噪声特征：

子系统	噪声类型	频段	强度
PCS逆变器	IGBT/SiC高频开关共模噪声	10kHz~1MHz	极强
BMS均衡电路	电池均衡开关噪声	10kHz~100kHz	中等
高压直流母线	电压纹波+共模干扰	宽频	较强
EMS/监控	敏感电路（受害者）	—	—
RS-485/CAN通信线	共模干扰（被干扰）	宽频	中等

BMS通信线共模电感配置

BMS（电池管理系统）是整个储能系统可靠性的核心，其通信线连接电池簇内部各板卡，总线长度可达数十米：

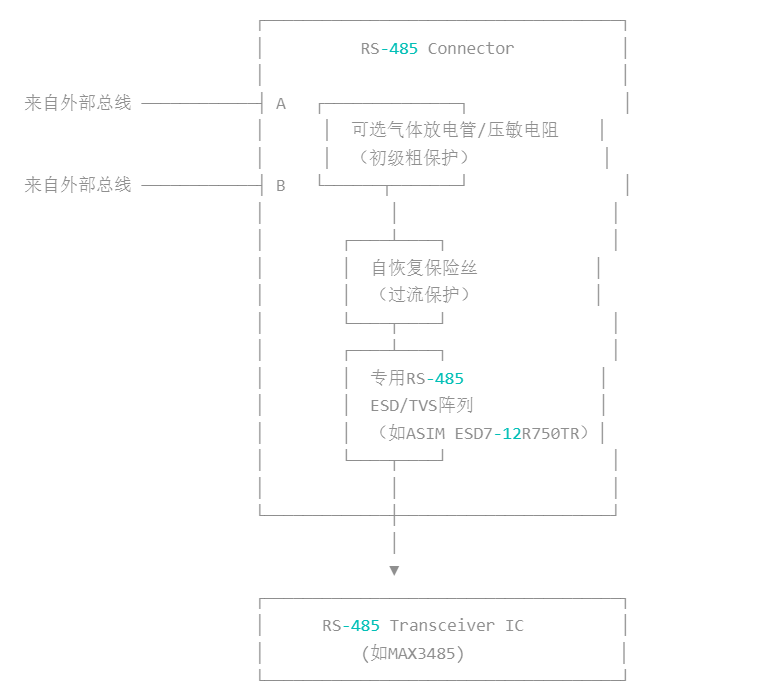

RS-485通信总线（最常见）

工商业储能BMS主要用RS-485（Modbus协议）进行多级通信：

主控BMS ─RS-485主线─ 各电池模组BMS（最多32节点/总线） ↓ [CMF1210UD101MST 共模电感（100Ω@100MHz）]（主控侧） [SMA04J06B 双向TVS 400W × 2]（A/B差分线各一颗） ↓ 长距离屏蔽双绞线（最长可达100m） ↓ [CMF1210UD101MST]（末端节点侧） [SMA04J06B × 2] ↓ 各电池模组BMS MCU RS-485线缆必须使用屏蔽双绞线，屏蔽层单端接PE（防止形成地环路）。

CAN总线（高端储能BMS）

高端工商业储能（特别是铁塔储能、数据中心UPS型储能）使用CAN/CAN FD：

防护位置	推荐器件
CAN总线（CANH/CANL）	CMF1210UD101MST + SMA04J12B × 2 双向TVS
终端电阻端	SMA04J12B × 2（两端都要保护）

以太网监控总线（EMS↔上位机）

EMS通过以太网与上位机/云平台通信，通常是百兆以太网：

EMS工控机以太网口 ↓ RJ45连接器 ↓ [GDT 90V]（户外布线场景，雷击前级） ↓ [SMB06J05B × 4 双向TVS 600W] ↓ 网络变压器 ↓ [ESD5E002TA × 8 低容ESD（PHY侧）] ↓ [CMF1210UD101MST × 4 共模电感] ↓ 百兆PHY芯片 ## PCS逆变器辅助控制板共模电感

PCS双向变流器是储能系统最大的EMC噪声源，其内部控制板的辅助电源和通信线需要专门的共模滤波：

控制板辅助电源（24V DC）

PCS控制板通常由独立24V辅助电源供电：

24V辅助电源输入 ↓ [CMF1210WB900MQT（90Ω@100MHz，20V耐压）]（隔离主功率噪声） ↓ [SMA04J28V TVS 400W]（24V浪涌保护） ↓ 控制板DC-DC（24V→5V/3.3V） ↓ [磁珠 + MLCC去耦] ↓ DSP/MCU（控制IGBT/SiC功率管） ### 控制板采样信号线

PCS控制板采样高压直流母线电压（700V~800V），通过隔离运放降压到±5V或0~5V范围：

高压采样信号（隔离后0~5V） ↓ [CMF1210DH900MFR 共模电感（90Ω，5V）] ↓ [RC低通滤波（R=100Ω + C=100nF）] ↓ [DFN1006-2L 双向ESD] ↓ ADC采样（12/16bit） ### 温度传感器（热敏电阻NTC）

PCS内置多个温度传感点（IGBT温度、散热器温度、电感温度），长线NTC容易受噪声干扰：

• NTC信号线：CMF1210DH900MFR + RC低通（R=1kΩ + C=10nF）+ DFN1006-2L ESD

高压直流母线共模电感

PCS与电池组之间的高压直流母线（700V~800V）需要共模滤波：

额定电压要求：≥800V（需要高压专用型号） 额定电流：数百安培（大功率，阿赛姆贴片系列不适用）

高压直流母线共模电感需要专业的大功率高压插件式器件，建议向阿赛姆技术团队咨询配套方案。

储能系统EMC认证标准

标准	适用	要求
GB/T 36278	储能PCS技术规范	含EMC专门要求
GB/T 37408-2023	光伏逆变器EMC	适用于含光伏储能一体机
IEC 61000-6-4	工业环境发射	PCS适用
IEC 61000-6-2	工业环境抗扰度	BMS/EMS适用
GB/T 17626系列	EMC抗扰度	3级（工业环境）
YD/T 1312	通信电源浪涌	通信接口要求

储能系统共模电感选型常见问题（FAQ）

Q：工商业储能的BMS RS-485通信偶发丢帧，加了共模电感还是不稳定，可能是什么原因？

A：可能原因：① 共模电感阻抗不够（建议选100Ω@100MHz以上）；② RS-485线缆没有使用屏蔽双绞线；③ 屏蔽层双端接地形成地环路，反而引入干扰（应单端接PE）；④ PCS开关噪声通过地线耦合进通信线（检查控制板地和PCS功率地的隔离情况）。

Q：储能系统EMS工控机经常死机，是EMC问题吗？

A：很可能。PCS逆变器产生的高频共模噪声通过电网线或通信线进入EMS工控机，干扰主板或以太网PHY。整改方向：① EMS工控机电源加强共模滤波；② EMS以太网接口加完整防护（共模电感+TVS+ESD）；③ EMS工控机与PCS之间的控制线缆使用屏蔽线缆。

Q：阿赛姆能为工商业储能厂商提供全套EMC器件吗？

A：可以。阿赛姆提供BMS通信总线（RS-485/CAN/以太网）共模电感+TVS+ESD完整配套，PCS控制板辅助电源共模电感，高压直流母线共模电感（大功率定制咨询）。联系电话：400-014-4913 / 18822897174（微信同号）。

关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业共模电感与EMC防护器件制造商，工商业储能系统BMS通信、PCS控制板辅助电源所需的CMF系列贴片共模电感（118型号）配套齐全，高压大功率共模电感可咨询定制。全国咨询热线：400-014-4913。
