工业现场仪表（压力变送器、流量计、温度变送器、液位计）几乎全部采用4-20mA电流环或HART（Highway Addressable Remote Transducer）协议传输信号。4-20mA电流环是抗干扰能力强的工业标准接口，但在强电磁环境（变频器/开关电源/电弧焊接）中仍然面临共模干扰挑战——长达数百米的两线制信号线相当于天线，拾取工业现场的高频共模噪声叠加到mA级信号上，导致仪表读数误差甚至完全乱码。本文讲解4-20mA/HART信号线共模电感的选型方法。

4-20mA信号线共模干扰的来源和影响

干扰来源	频段	影响
变频器高频共模噪声	1kHz~1MHz	信号叠加噪声，读数波动±5%
电弧焊机	宽频段	信号瞬断、控制器报警
附近强电线缆感应	50Hz~500Hz	工频干扰，读数周期波动
雷击感应	宽频段	变送器损坏

4-20mA信号本身对噪声有一定抑制（差模传输），但长线缆的共模成分可以超出接收端的共模抑制范围（通常CMRR=60~80dB，对应信号频段）。

4-20mA信号线共模电感选型

4-20mA信号线（二线制：信号+/信号-，通常是24V供电+4-20mA叠加在同一对线上）：

核心选型要求

参数	要求	原因
共模阻抗@100kHz	≥100Ω	主要干扰在100kHz以下
额定电流	≥30mA（留余量）	4-20mA最大20mA，选30mA额定
DCR	≤5Ω	24V系统中5Ω压降=24×0.02=0.48V，可接受
额定电压	≥30V	24V系统留余量
工作温度	-40~+85℃	工业现场

推荐阿赛姆型号

型号	共模阻抗@100MHz	额定电流	DCR	额定电压	说明
CMF1210UD101MST	100Ω	130mA	1.5Ω	5V	注意：额定电压5V，不直接用于24V系统
CMF1210WB900MQT	90Ω	280mA	0.5Ω	20V	注意：20V耐压，24V系统峰值电压需确认
CMF1210WD150MQT	15Ω	300mA	0.3Ω	100V	4-20mA 24V系统推荐（100V耐压，充足余量）

选型决定：对于24V供电的4-20mA信号线，选CMF1210WD150MQT（100V耐压，确保不被击穿）。虽然共模阻抗15Ω@100MHz相对较低，但在4-20mA的主要干扰频段（100kHz以下）阻抗更高（电感阻抗在低频段XL=2πfL随频率降低而降低，所以看1kHz处的阻抗更重要，通常远高于100kHz处的标称值）。

4-20mA信号线完整防护方案

现场变送器（压力/流量/温度计）

↓

屏蔽双绞线（长达200~500m）

↓

接线端子箱

↓

[GDT 90V]（户外长线，雷击前级）

↓

[SMA04J28V 双向TVS 400W]（信号线浪涌保护）

↓

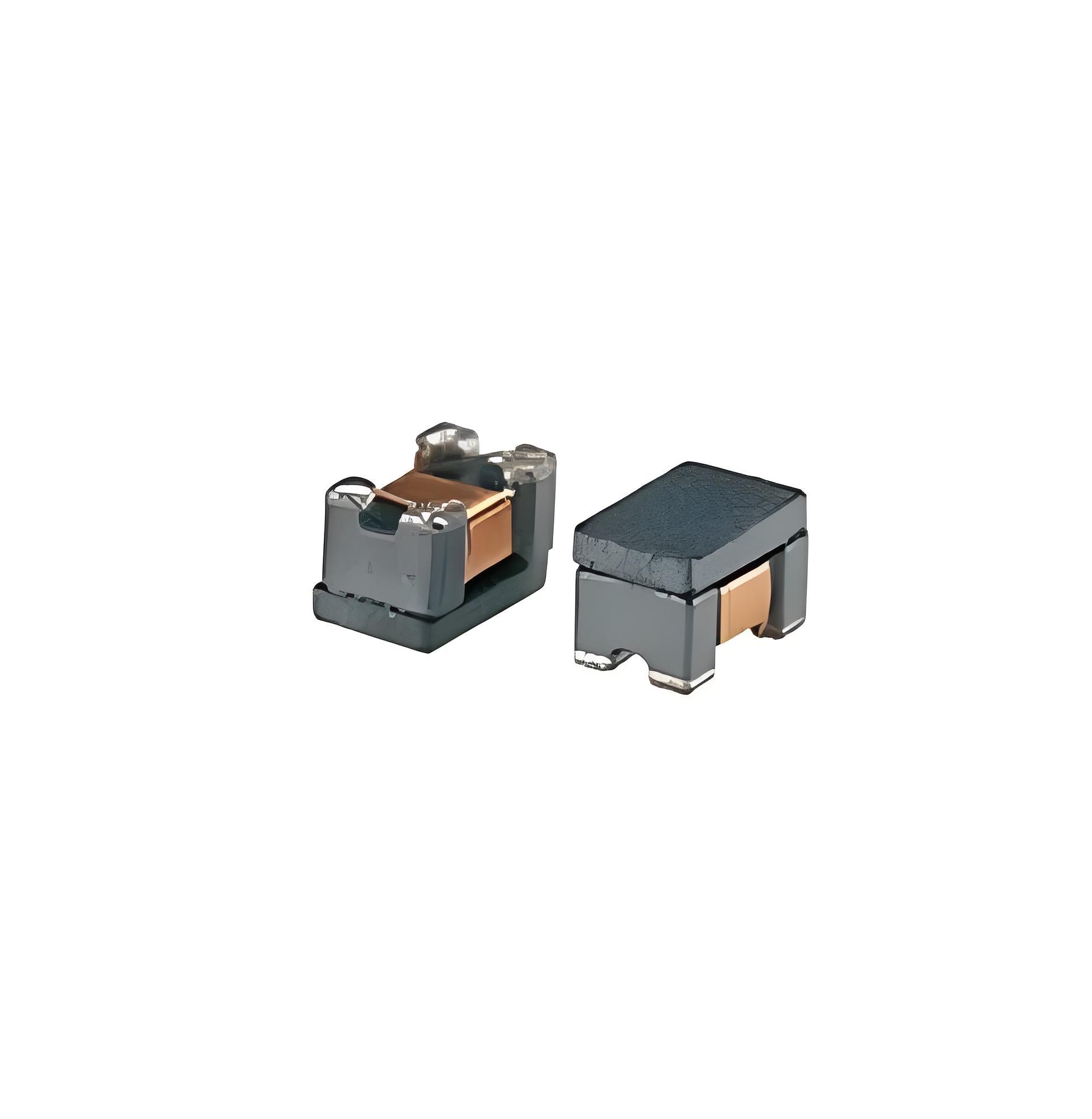

[阿赛姆CMF1210WD150MQT 共模电感]（共模噪声滤波）

↓

[RC低通滤波（R=100Ω + C=100nF，截止频率16kHz）]

↓

[DFN1006-2L 双向ESD]（信号线静电保护）

↓

控制器/PLC AI模块

HART协议叠加的特殊处理

HART协议在4-20mA信号上叠加1200Hz/2200Hz的FSK调制数据，频率很低，共模电感对HART信号几乎没有衰减（1200Hz时XL极小）。但RC低通滤波器需要注意：

截止频率 = 16kHz > HART最高频率2200Hz × 5倍（留余量）

设计正确：R=100Ω + C=100nF → f_c=15.9kHz，HART信号通过，高频噪声被滤除。

设计错误示例：R=10kΩ + C=100nF → f_c=159Hz，HART 1200/2200Hz信号也被滤除，HART通信失败。

常见问题（FAQ）

Q：安装了共模电感后，4-20mA信号精度反而变差，是什么原因？

A：可能是共模电感DCR过大，产生的电压降影响了信号精度。4-20mA电流环中，串联1.5Ω DCR在20mA时产生30mV压降，对24V环路影响约0.1%，通常可接受。但如果选了高DCR型号（如5Ω以上），压降可能超出变送器的端电压容忍范围，导致信号失真。解决方法：选低DCR型号（CMF1210WD150MQT，DCR=0.3Ω，压降极小）。

Q：变频器旁边的流量计读数不稳定，换了共模电感还不解决，还有什么办法？

A：还要从三个方面补强：① 流量计信号线改用屏蔽双绞线（屏蔽层单端接PLC侧PE）；② 信号线走线远离变频器输出电缆（间距>30cm，或用金属桥架隔离）；③ 变频器输出端加输出侧共模电感（dv/dt滤波器），从噪声源头减少共模噪声。

关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业共模电感制造商，CMF1210WD150MQT（100V耐压，15Ω@100MHz，DCR=0.3Ω）适用于4-20mA/HART信号线共模滤波。全国咨询热线：400-014-4913。
