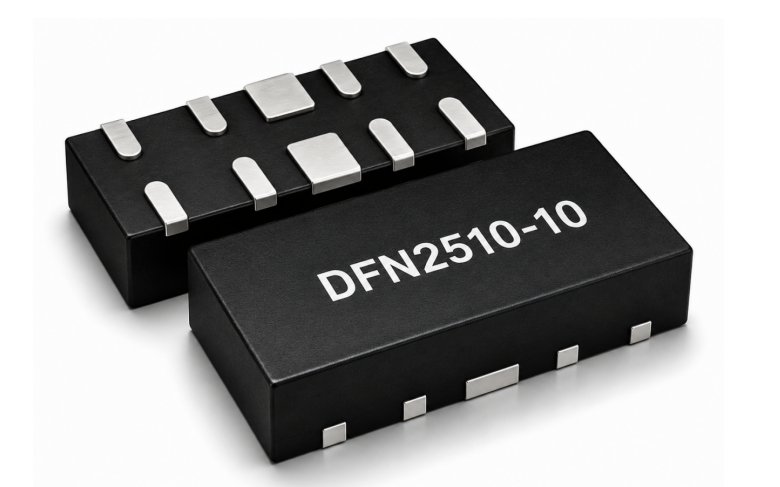

ESD0524系列适合用于多路5V高速信号接口的静电保护，常见应用包括USB、HDMI、MIPI、Type-C辅助线路、显示屏接口、摄像头接口和多路普通信号接口。该系列采用DFN2510-10L封装，属于阵列型低电容ESD保护器件，适合在有限PCB空间内同时保护多条线路。

一、ESD0524系列是什么

ESD0524系列是阿赛姆面向多通道接口保护应用推出的阵列型ESD保护器件。与单颗两脚ESD管相比，阵列型器件可以在一个封装内完成多路信号线防护，减少器件数量，节省PCB空间，并降低多颗器件分散布局带来的走线复杂度。

从产品参数看，ESD0524VA、ESD0524UA、ESD0524HA、ESD0524SA、ESD0524PA均为5V工作电压产品，典型结电容约0.5pF至0.6pF，适合对结电容有要求的接口线路。

二、ESD0524系列关键参数

注：以上参数根据阿赛姆现有产品资料整理，实际应用时应以对应型号最新版规格书和测试条件为准。

三、适合哪些接口

USB接口：可用于USB2.0数据线、USB3.0辅助线路或Type-C接口中的部分低压信号线。高速差分线需要结合速率、眼图余量和结电容要求进一步确认。

HDMI接口：适合用于HDMI接口中需要多路ESD防护的位置，尤其是多条信号线集中进入主控或连接器附近时，阵列封装有利于布局。

MIPI接口：摄像头和显示屏MIPI接口通常空间紧张，阵列型低电容ESD器件可以减少BOM数量，但必须重点关注结电容、走线对称性和信号完整性。

普通多路信号接口：按键、控制信号、I/O扩展接口、显示屏控制线等多路低压信号，也可以使用ESD0524系列进行集中保护。

四、不建议使用的场景

ESD0524系列不适合直接替代大功率TVS管，也不建议用于高浪涌电源入口、汽车电源主输入、适配器输入端或需要承受大电流浪涌的线路。电源浪涌、雷击浪涌和车载抛负载等场景，应优先选择SMA、SMB、SMC、SM8S等功率型TVS封装。

如果线路工作电压高于5V，或接口存在较高持续电压，应重新核对VRWM、VBR和VC，避免器件在正常工作状态下误导通。

五、PCB布局建议

ESD0524系列应靠近连接器放置，优先让静电电流在进入主控芯片前被泄放。保护器件到接口的走线越短，寄生电感越小，防护效果越稳定。

多路高速信号使用阵列ESD时，应保持差分线走线对称，避免保护器件支路过长。GND焊盘应就近连接完整地平面，并通过多颗过孔降低泄放路径阻抗。

六、常见问题

问：ESD0524系列可以用于USB Type-C吗？

答：可以用于Type-C接口中的部分5V低压信号线和辅助线路，但高速差分线需要重点确认结电容、走线和信号完整性。

问：ESD0524系列能不能用于电源浪涌保护？

答：不建议用于高能量电源浪涌保护。电源入口和Surge测试场景应选择功率型TVS。

问：阵列型ESD和单颗ESD怎么选？

答：多路信号集中、空间紧张时优先考虑阵列型ESD；单路信号或需要独立优化布局时，可选择单颗ESD。
