ESD阵列是在一个封装内集成多路ESD保护通道，适合USB、HDMI、MIPI、显示屏、摄像头等多线接口；单路ESD只保护一条信号线或一组线路，布局更灵活，适合按键、普通I/O、电源控制线和单独保护点。

一、什么是ESD阵列

ESD阵列是把多个ESD保护单元集成在一个封装中的器件。它可以同时保护多条信号线，减少BOM数量，节省PCB面积，并让多路保护器件的布局更加集中。

在高速接口中，连接器附近通常有多条信号线需要保护，如果每条线路都使用独立单颗ESD，布局会更分散，走线长度和对称性也更难控制。阵列型ESD可以在空间紧张的情况下提升布局效率。

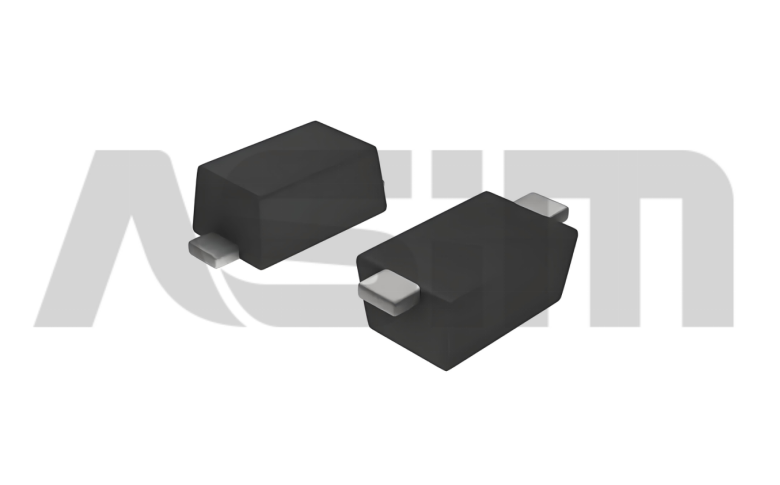

二、什么是单路ESD

单路ESD通常指单颗器件保护一条线路或一个保护点。它的优势是选型和布局更灵活，可以根据每条线路的电压、速率、封装空间和防护等级分别配置。

对于按键、复位、电源检测、普通GPIO、低速通信等线路，单路ESD往往更容易根据具体位置进行摆放，也更适合不同电压线路混合存在的电路板。

三、哪些场景适合ESD阵列

ESD阵列适合多路信号集中从同一个连接器进入主板的场景。例如HDMI、MIPI摄像头接口、MIPI显示屏接口、USB多路信号、屏幕排线、FPC连接器、多路传感器接口等。

如果多条线路的工作电压相同、速率相近、布局位置集中，使用阵列型ESD可以减少器件数量，并让保护路径更加整齐。阿赛姆ESD产品中包含多种阵列封装，可用于多通道接口保护。

四、哪些场景适合单路ESD

单路ESD适合线路分散、保护点不集中、不同线路电压不同或需要独立优化的场景。比如按键、复位、GPIO、音频检测、电源控制、低速通信、单路传感器输入等。

如果某条线路靠近连接器，但其他线路距离较远，强行使用阵列可能导致部分支路过长，反而降低保护效果。这种情况下，单路ESD更容易实现就近防护。

五、阵列型ESD选型注意事项

1. 确认阵列通道数量是否与实际信号线数量匹配。
2. 确认每个通道的工作电压、结电容和钳位电压满足接口要求。
3. 确认封装引脚排列是否方便走线，避免差分线交叉或绕线过长。
4. 高速接口应保持差分线长度、间距和阻抗连续。
5. GND引脚应通过短路径和多过孔连接到完整地平面。

六、常见问题

问：ESD阵列一定比单路ESD好吗？

答：不是。阵列适合多路集中保护，单路适合分散保护和独立优化。

问：高速接口必须用ESD阵列吗？

答：不一定。高速接口可以使用阵列，也可以使用单路低容ESD，关键是结电容、布局和信号完整性。

问：阵列ESD能用于电源浪涌保护吗？

答：多数阵列ESD主要用于信号静电保护，不适合替代大功率TVS用于电源浪涌入口。
