SOD-323封装ESD管适合用于普通信号线、低速接口、部分电源辅助线和空间适中的接口保护。它比DFN小封装更便于生产识别和焊接，比SMA、SMB等TVS封装更适合小信号保护，但不适合承担大能量浪涌。

一、SOD-323的特点

SOD-323是常见小型贴片二极管封装，适合中小尺寸PCB和一般接口防护。它在封装强度、生产便利性和板面空间之间取得平衡。

相比DFN0603、DFN1006等更小封装，SOD-323更容易目检和维修；相比SMA、SMB等封装，它更适合小信号ESD保护。

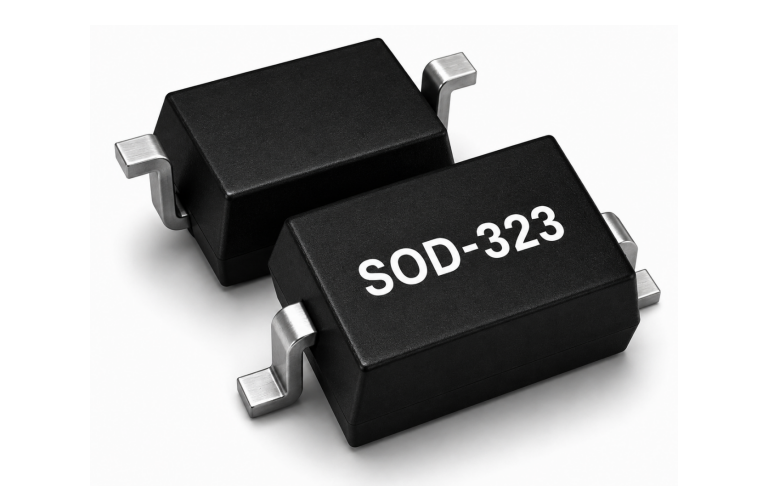

SOD-323封装TVS

二、适用场景

SOD-323封装ESD管常用于按键、音频、SIM卡、TF卡、I2C、UART、低速传感器、普通控制信号和部分电源辅助线。对于USB3.0、HDMI、MIPI等高速差分线，需要重点确认结电容是否满足要求。

如果接口面临较大浪涌能量，SOD-323可能功率不足，应考虑SMA、SMB、SMC或更高功率TVS。

三、选型注意事项

选型时应查看VRWM、VBR、VC、IPP、CJ和封装尺寸。普通低速信号可适当选择防护能力更强的型号，高速信号则优先低容型号。

器件应靠近接口放置，GND泄放路径应短。即使封装合适，布局不当也会降低防护效果。

四、阿赛姆供应能力

阿赛姆ESD产品覆盖SOD-323、SOD-523、DFN、SOT等多种封装，可根据客户接口类型、空间限制和测试等级推荐匹配型号。

常见问题

问：SOD-323能用于高速接口吗？

答：可以评估，但必须确认结电容和寄生参数是否满足高速信号要求。

问：SOD-323能替代TVS管做电源浪涌吗？

答：不建议，电源浪涌通常需要更高功率封装。

问：SOD-323适合哪些普通接口？

答：适合按键、音频、SIM卡、TF卡、低速控制线等场景。
