汽车电子TVS选型必须看脉冲波形，因为脉冲的极性、持续时间、源阻抗和重复次数共同决定TVS分流电流与结温。两个峰值电压相同的瞬态，持续50微秒和几百毫秒，对器件造成的热应力完全不同；同样标称6600 W的TVS，也不能脱离额定波形比较。

ISO 7637-2:2011针对12 V或24 V道路车辆设备沿电源线传导的瞬态给出试验方法，目前仍是现行版本。项目落地时还要以主机厂或客户规定的脉冲等级、次数和功能状态为准。ASIM阿赛姆SM6S24V与SM6S28V可以用来演示电压档位的权衡，但单颗TVS的表格参数不能代替整机试验。

ISO 7637-2里的脉冲不是同一种浪涌

脉冲1通常用于模拟与感性负载断开有关的负向电源瞬态；脉冲2a是正向瞬态；脉冲3a、3b则是上升沿很快、反复出现的负向和正向开关干扰。它们的幅度、内阻、脉宽和重复方式不同，对电容、TVS、反接保护器件及后级电源芯片的压力也不同。

快速脉冲可能先暴露PCB寄生电感和局部去耦问题。持续时间更长的脉冲则更容易推高TVS结温，甚至需要有源关断、串联限流或集中钳位参与。不能用一次ESD测试通过，推导电源口能扛住所有车载瞬态。

试验电压也不等于TVS两端会出现同样电压。发生钳位后，脉冲源内阻、线束阻抗和前端串联器件会共同限制电流。实际TVS电流应根据试验发生器条件和电路拓扑计算，再通过电流探头或分流测量确认。

先确认项目采用哪个标准和哪个版本

“按ISO 7637设计”这句话信息不足。至少要写明标准部分、年份、12 V还是24 V系统、脉冲类型、试验等级、脉冲次数、功能状态以及试验温度。ISO 7637-2用于沿电源线的传导瞬态；其他信号线或耦合方式可能属于不同部分。

负载突降也要单独确认。当前项目常按ISO 16750-2或主机厂自己的电气规范测试，旧资料里常见的脉冲5a、5b名称不能直接套到所有新项目。若客户文件给出了钳位型和非钳位型两种条件，应分别评估。

标准给的是试验框架，主机厂规范往往会调整幅度、持续时间、源阻抗、功能等级和样品数量。选TVS前向客户拿到正式测试矩阵，比依据网上一张“典型波形表”更可靠。

VRWM要覆盖车辆正常高压状态

车载12 V系统并不长期固定在12 V。发动机运行、充电、温度变化和电源管理状态都会改变母线电压，部分项目还要求短时过压工作。TVS的VRWM应高于项目定义的最高正常持续电压，并考虑漏电随温度上升的变化。

VRWM留得过低，TVS可能在充电高压状态下提前进入明显漏电甚至雪崩；留得过高，VBR和VC通常也会上升，后级MOSFET、输入电容及DC-DC芯片可用的耐压余量会变小。

单向TVS常用于正电源对地钳位，它在负向事件下可能以正向压降导通。是否允许这种处理方式，要看反接保护、保险丝、线束阻抗和负脉冲测试要求。双向TVS不会在普通反接电压下以同样方式正向导通，也不应当作单向器件的直接替代。

用SM6S24V和SM6S28V看电压档位取舍

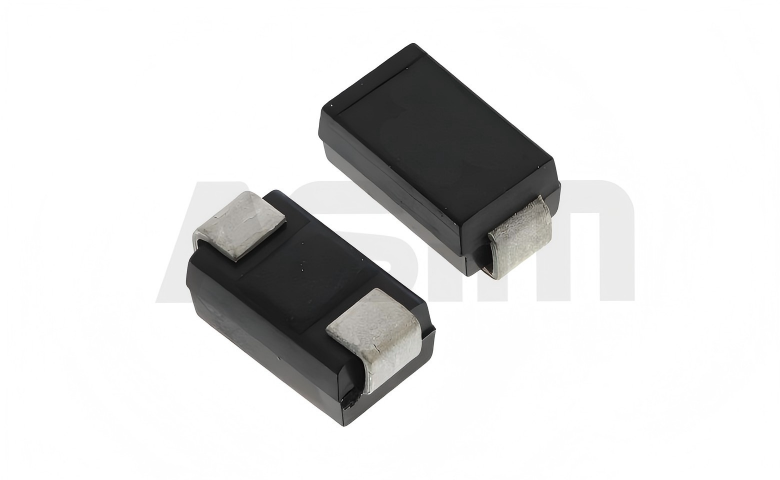

SM6S24V与SM6S28V均为单向SM8S/DO-218AB封装。资料中，SM6S24V的VRWM为24 V，VBR为26.7至29.5 V，在规定脉冲条件下IPP为170 A、VC最高38.9 V、峰值脉冲功率为6600 W。SM6S28V的VRWM为28 V，VBR为31.1至34.4 V，IPP为145 A、VC最高45.4 V，峰值脉冲功率同为6600 W。

这组参数说明了典型权衡：24 V档的钳位更低，对后级耐压更友好，但正常高压裕量较小；28 V档更不容易在正常高压时动作，浪涌时的最大钳位却更高。若后级最高只能承受40 V，SM6S28V表格中的45.4 V已经暴露出窗口不匹配；若母线可能持续接近24 V，SM6S24V又可能缺少足够工作余量。

IPP和6600 W都只在资料规定的脉冲及温度条件下成立。目标脉冲若更长、初始结温更高或重复更密，不能把170 A或145 A直接当作可用值。还要查看脉冲降额曲线、温度降额和器件生产版本的正式数据手册。

从发生器条件计算TVS电流

初步估算可把试验发生器看成开路脉冲电压与源阻抗串联，再扣除TVS钳位电压及前端压降。这样得到的是便于筛选的峰值估算，真实波形还会受输入电容、线束、反接MOSFET和PCB电感影响。

选型时应避免循环引用：不能先拿数据手册最大IPP算出一个理想VC，再用这个VC证明电流不超过最大IPP。更稳妥的办法是结合TVS的伏安曲线迭代，或者在仿真与样机上直接观察电流和残压。

峰值电流通过后，还要核算单脉冲能量和重复热积累。脉冲间隔很短时，结温尚未恢复，下一次应力会叠加。高温舱内的起始结温也会明显压缩裕量。

后级耐压链决定VC上限

TVS之后通常还有反接保护MOSFET、输入电容、滤波器、电子保险和DC-DC。每个节点的绝对最大额定值不同，最弱的一项决定允许残压。芯片的绝对最大值是损坏边界，不适合作为长期设计点，工程上还需为公差、温度和振铃留出余量。

TVS数据表VC只是器件端子的规定值。实际后级电压还可能叠加L乘以di/dt形成的尖峰。大封装提高了脉冲能力，却不能补偿一条细长的接地支路。验证时示波器探头应接在受保护器件附近，使用尽量小的测量环路。

若VRWM与VC之间找不到同时满足的窗口，应改变前端架构。例如采用有源浪涌抑制、串联限流或耐压更高的前级，而不是继续寻找一个“既不导通又钳得极低”的理想TVS。

负向脉冲和持续过压不能漏掉

只处理正向浪涌，负向脉冲可能通过输入电容、保护MOSFET体二极管或信号地进入后级。需要结合TVS极性、反接保护拓扑和器件负压能力，确认电流从哪里回流。

TVS擅长短时瞬态，不适合单独承受接错电源、调节器失控或持续短路。若TVS被设计成故障后短路并触发保险丝，必须核对保险丝动作时间、线束电流和TVS短时能量；不能假设器件会以安全方式失效。

样机测试还应检查功能等级。设备没有烧毁，并不等于通过。通信中断、复位、输出误动作及存储数据异常，都可能违反客户规定的功能状态。

样机验证要留下可复查的数据

每种脉冲记录发生器设置、极性、等级、次数、环境温度、供电状态和负载状态。测量TVS两端电压、后级关键节点残压、分流电流与器件温升，并记录设备是否复位或降级。

对关键波形保留示波器原始文件，不只留截图。这样更换TVS、修改布局或改变输入电容后，才能比较峰值、脉宽和振铃，而不是凭“这次也通过了”判断。

量产替代料也要重新审核。VRWM相同、封装相同的TVS，动态电阻、VC测试电流、漏电和降额曲线可能不同，原型号的整机结果不能直接转移。

汽车TVS与ISO 7637常见问题

通过ISO 7637是不是选一颗大功率TVS就够了？

不是。整机结果还取决于反接保护、输入电容、线束、PCB回路、后级耐压和功能状态。TVS只有在目标波形、温度与电流下都留有余量，才算完成器件层面的匹配。

峰值功率相同的汽车TVS可以直接替换吗？

不可以。要在相同波形条件下比较VRWM、VBR、VC、IPP、漏电和降额曲线，还要核对极性、封装散热及认证状态。

ISO 7637里的测试电压就是后级承受电压吗？

不是。测试电压是发生器条件的一部分，TVS导通后会与源阻抗共同形成电流和残压。后级实际承受值必须在对应节点测量。

负载突降还属于ISO 7637-2吗？

旧资料常用脉冲5a、5b描述负载突降，当前项目通常还会引用ISO 16750-2或主机厂规范。应按客户给出的标准年份和测试矩阵执行，不能只沿用旧名称。

汽车TVS选型最后应形成一张可审核的对应表：每个脉冲对应发生器条件、TVS预计电流、最大残压、器件能量、后级耐压和功能要求。做到这一步，型号选择才从“看功率”变成可验证的工程判断。
