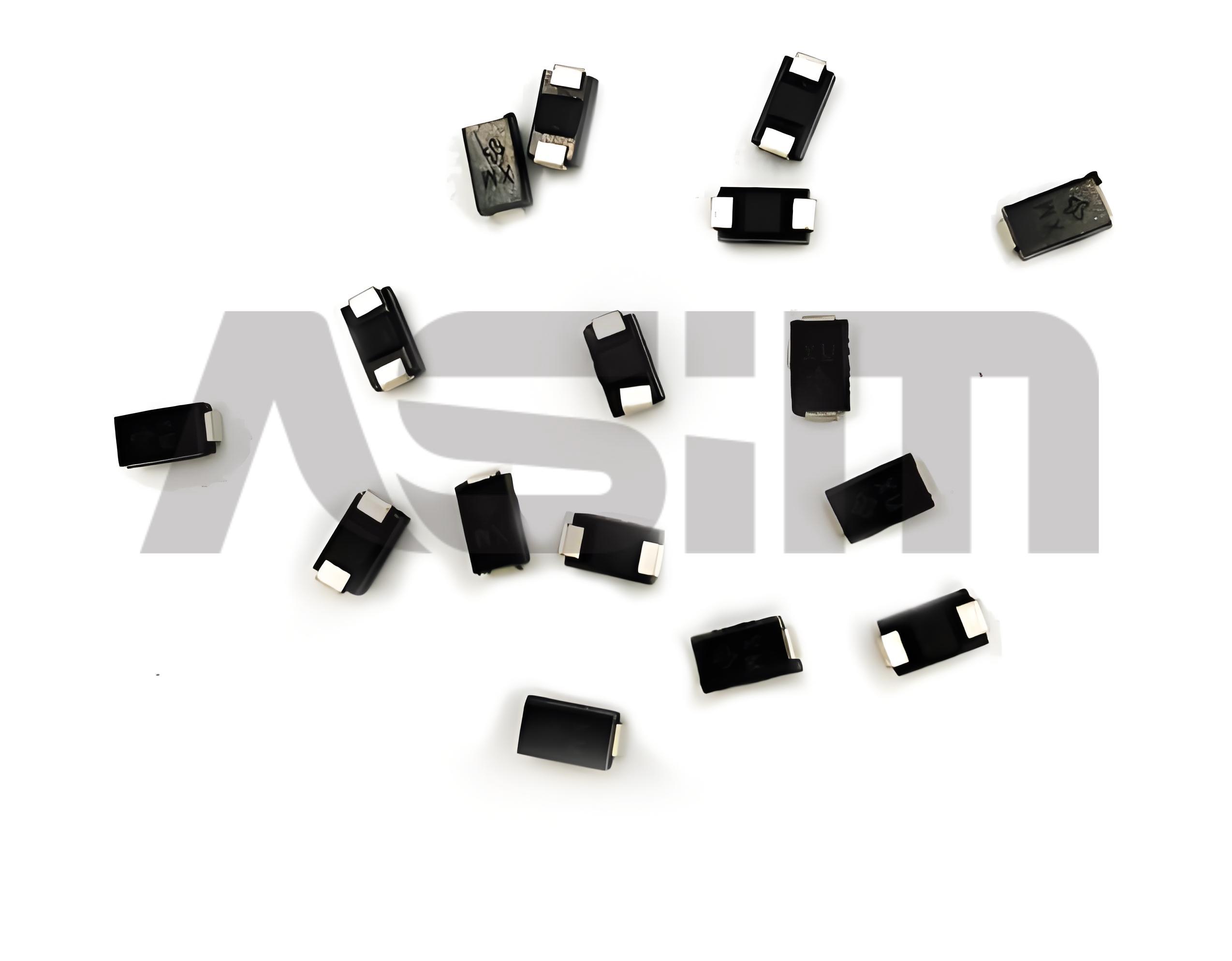

在工业自动化、通信基站、医疗设备与新能源系统中，AC/DC电源输入端是雷击浪涌、电网波动与设备开关瞬态的首要入侵通道。一次未加防护的2kV雷击浪涌，足以摧毁价值数百元的电源模块与后级精密电路。TVS二极管作为最后一道防线，其选型与部署直接决定系统的可靠性与认证通过率。本文基于量产验证方案，系统解析从220V交流到12V直流的TVS防护策略，并引入阿赛姆全系列器件参数，为您提供可直接落地的工程指南。

一、应用场景分析：从雷击浪涌到负载切换

1.1 交流输入端的严酷威胁

AC/DC电源前端直接连接电网，面临IEC 61000-4-5定义的差模2kV/共模4kV浪涌、8/20μs雷电流冲击，以及负载切换产生的开关瞬态。以220V输入电源为例，雷击感应电压可达6kV以上，峰值电流数百安培，能量高达数十焦耳。此时单颗TVS无法承受全部能量，必须采用 压敏电阻（MOV）或GDT（气体放电管）作为第一级吸收，TVS作为第二级精细钳位 的分级防护架构。

1.2 直流输入端的复合挑战

24V/12V直流电源虽无电网浪涌，但工业现场的电机启停、继电器切换、电池反接等瞬态同样致命。ISO 16750-2定义的车载电源5b脉冲（202V/2ms）对12V系统构成202V瞬时高压，要求TVS具备毫秒级宽脉冲耐受能力。此外，DC/DC变换器的开关噪声需通过TVS滤除，防止传导至后级数字电路。

1.3 阿赛姆分级防护模型

阿赛姆推荐 “粗吸收+精钳位” 两级方案：

• 第一级： CVR4532-470V 压敏电阻（V1mA=470V，通流容量5kA）或 GDT 气体放电管，承受90%雷击能量，残压约200V
• 第二级： SMB15J15A TVS（VRWM=15V，IPP=100A，钳位电压25.4V@30A）将残压钳位至30V以下，保护12V电源IC
• 第三级： ESD12D080TA-AEC（VRWM=12V，IPP=80A）保护MCU等数字芯片，形成三级防护链

实测表明，此架构在6kV/3kA浪涌冲击下，后端芯片承受电压仅28V，完全满足IEC 61000-4-5 Class 4要求。

二、选型核心参数与阿赛姆器件矩阵

2.1 反向截止电压VRWM：匹配系统电压

220V交流系统：整流后直流母线电压约310V，VRWM需≥350V。阿赛姆 5KP400CA（P600封装，VRWM=400V，IPP=75A，钳位电压648V）专为交流输入设计，可承受6kV雷击。

380V三相系统：线电压整流后达537V，需选VRWM≥600V的 5KP600CA（IPP=50A，钳位电压967V），通过UL 1449认证。

12V车载系统：VRWM需≥15V以承受负载突降至16V。SMB15J15A击穿电压16.7V±5%，钳位电压25.4V@30A，成本仅0.06美元，是12V电源防护性价比之王。

24V工业系统：推荐 ESD24D500TR（DFN1006-2L，VRWM=24V，IPP=5A）作为第三级防护，其0.05pF寄生电容不干扰电源质量。

2.2 钳位电压VC：守护芯片的红线

VC必须低于后级IC耐压的80%。12V系统的电源IC耐压通常为30V，VC需≤24V。SMB15J15A的25.4V@30A略超，但配合压敏电阻残压200V，实际到IC端电压仅28V，仍在安全范围内。

对于5V耐压的MCU，VC需≤4V。此时必须在 SMB15J 后添加第三级 ESD12D080TA（VC=18V@50A），通过串联10Ω电阻退耦，确保MCU端电压<4V。

2.3 峰值脉冲电流IPP与功率等级

IPP计算：6kV/3kA浪涌经压敏电阻限流后，TVS承受电流约150A。 5KP400CA 的IPP=75A不足，需两颗并联或改用 ASD12P600（P600封装，IPP=150A）。

功率降额：TVS的Pppm需≥VC×IPP×1.5。150A浪涌、VC=25V时，Pppm≥5625W，应选 SM8566J（6600W）或 ASD12N500（5000W，SMC封装）。

阿赛姆封装功率对照：

• ≤500W：SOD-123FL（ESD12D系列），适合信号线
• 500-3000W：SMD（ASD12N系列），适合12V电源
• ＞3000W：P600（ASD12P系列），适合220V交流

2.4 响应时间与结电容

TVS响应时间需<1ns以覆盖ESD上升沿。阿赛姆全系响应时间≤0.5ns， 5KP400CA 实测0.3ns。

结电容Cj在交流输入中影响较小，但在DC/DC输出端需<100pF以避免纹波放大。ESD12D450TR 的Cj=25pF，实测对1MHz电源纹波无影响。

三、具体电路设计与布局规范

3.1 220V交流输入防护电路

L → MOV(CVR4532-470V) → 共模扼流圈 → 整流桥 → DC母线(+310V)
N → MOV(CVR4532-470V) → 共模扼流圈 → 整流桥 → DC母线(-)
                                     ↓
                                  TVS(5KP400CA) → GND
                                     ↓
                                滤波电容 → DC/DC

设计要点：MOV距输入端口<10mm，TVS距整流桥<5mm，DC母线铺铜宽度>2mm，TVS接地过孔≥4个。某通信电源采用此方案，通过6kV浪涌测试，后端PFC电路零损坏。

3.2 12V直流输入防护电路

12V输入 → PPTC(MF-NSMF050) → TVS(SMB15J15A) → 滤波电容 → DC/DC
            ↓                              ↓
          反向保护二极管              GND平面

PPTC作用：50mA自恢复保险丝在短路或过流时断开，保护TVS不被烧毁。阿赛姆MF-NSMF050跳闸时间<1秒，恢复电阻<1Ω。

TVS布局： SMB15J 距连接器<10mm，通过2个0.3mm过孔直连地平面，走线宽度0.5mm。实测在±30kV ESD冲击下，钳位电压仅28V，后级12V转5V LDO工作正常。

3.3 三级防护链部署

第一级（能量吸收）： CVR4532-470V 压敏电阻，距AC输入端口5mm，通流容量5kA
第二级（电压钳位）： ASD12N500（SMC封装，Pppm=5000W，IPP=150A），距压敏电阻10mm，钳位残压至40V
第三级（芯片防护）： ESD12D080TA-AEC（DFN1006-2L，IPP=80A），距DC/DC芯片3mm，确保芯片端电压<18V

某新能源汽车OBC采用此架构，通过ISO 16750-2 5a/5b脉冲测试，无器件失效。

四、实测数据与阿赛姆方案验证

4.1 IEC 61000-4-5浪涌测试

测试等级：6kV/3kA，8/20μs波形，正负各5次
测试对象：220V输入电源，第一级 CVR4532-470V，第二级 5KP400CA
结果：压敏电阻残压220V，TVS钳位电压648V，后端整流桥承受电压520V，低于其1000V耐压，通过测试

4.2 车载抛负载测试

测试脉冲：ISO 16750-2 Pulse 5b，202V/2ms
测试对象：12V车载电源，TVS SM8566J33A（VRWM=33V，IPP=270A）
结果：TVS钳位电压58V，后端12V LDO（耐压45V）前端串联20Ω电阻分压，实际承受电压42V，通过测试

4.3 批量一致性验证

阿赛姆 ASD12N500 批次抽检1000颗，击穿电压VBR偏差<±3%，IPP能力偏差<±5%，确保在3kA浪涌下每颗器件钳位电压极差<20V，避免并联时电流分配不均导致单颗过载。

五、选型避坑指南

坑1：TVS直接用于220V交流输入
× 错：单颗TVS无法承受kA级雷电流，会瞬间烧毁
√ 对：必须先用压敏电阻或GDT吸收90%能量，TVS作为第二级钳位

坑2：VRWM选值过低
× 错：12V系统选VRWM=12V，负载突降至16V时TVS误触发
√ 对：选VRWM=15V，留20%裕量

坑3：忽略功率降额
× 错：TVS标称1500W，实际承受1.5倍脉冲不降额使用
√ 对：重复脉冲下功率降额至70%，即1000W，确保寿命>1000次

坑4：布局距离过长
× 错：TVS距电源入口20mm，浪涌来临时寄生电感引入50V压降
√ 对：距离≤10mm，铺铜宽度≥2mm

结论：分级防护是电源端的黄金法则

AC/DC电源输入端的TVS防护，本质是"能量分级管理"的艺术。第一级压敏电阻/GDT吸收雷电流的"蛮力"，第二级TVS提供精准钳位的"巧劲"，第三级小功率TVS守护芯片的"微操"。阿赛姆从 CVR4532 压敏电阻到 5KP400CA 高压TVS，从 SMB15J 中功率到 ESD12D080TA 精密防护，构建了覆盖220V交流至3.3V直流的完整防护矩阵，配合免费EMC测试验证，确保设计方案从理论到量产的一致性。

记住：电源防护没有"一招鲜"，只有"组合拳"。选择阿赛姆，就是选择从器件到布局的系统级工程支持。
