USB接口已成为消费电子、工业设备与汽车电子的标准配置，但静电放电（ESD）威胁始终伴随。USB 3.2 Gen2 10Gbps速率要求单端寄生电容低于0.8pF，USB4 40Gbps更需低于0.25pF，这使得低电容器件选型成为设计成败关键。本文基于阿赛姆真实产品参数，系统阐述USB端口ESD器件选型标准。

一、核心参数选型标准

1. 结电容（Cj）：这是USB端口选型的首要参数，直接决定信号完整性。USB 3.2 Gen1（5Gbps）要求结电容小于0.8pF，USB 3.2 Gen2（10Gbps）要求小于0.5pF，USB4（20Gbps）要求小于0.25pF。阿赛姆ESD5M020TR-5L针对USB 3.2设计，结电容0.6pJ，实测插入损耗在5GHz频率下仅0.8dB，满足协议要求。

2. 反向截止电压（VRWM）：必须大于电路最高工作电压并保留20%裕量。USB数据线为3.3V或5V信号，VRWM应选5V-6V；VBUS电源线最高20V，需选24V耐压器件。阿赛姆ESD12D450TR专为USB PD VBUS保护设计，VRWM=12V，钳位电压19.5V@150A，确保在24V过压下不误触发。

3. 钳位电压（VC）：IEC 61000-4-2 8kV接触放电时，VC必须小于被保护芯片耐压的80%。USB PHY芯片耐压通常为8V，要求VC低于6.4V。阿赛姆CV0402VT6101T在30A测试条件下VC≤15V，动态电阻低至0.5Ω，比行业平均水平低18%，提供更充分的保护余量。

4. ESD防护等级：USB应用至少需满足IEC 61000-4-2 Level 4标准（±8kV接触放电）。工业与汽车环境要求更高，需达±30kV。阿赛姆ESD5M020TR-5L通过±30kV接触放电与±30kV空气放电测试，适用于严苛环境。

5. 峰值脉冲电流（IPP）：USB接口可能遭遇的ESD脉冲电流约22A（8kV放电）。器件IPP应大于实际威胁值的1.2倍，即26A以上。阿赛姆ESD12D450TR的IPP达到150A（8/20μs波形），远超USB端口需求，为设计提供充足裕量。

二、器件类型与封装选型

器件类型选择：USB 2.0接口可选用单向或双向TVS，因信号速率480Mbps，电容容忍度较高（小于5pF）。USB 3.0及以上必须采用双向超低电容TVS阵列，避免极性接反导致失效。阿赛姆ESD5M020TR-5L为双向结构，支持正反插拔，降低生产风险。

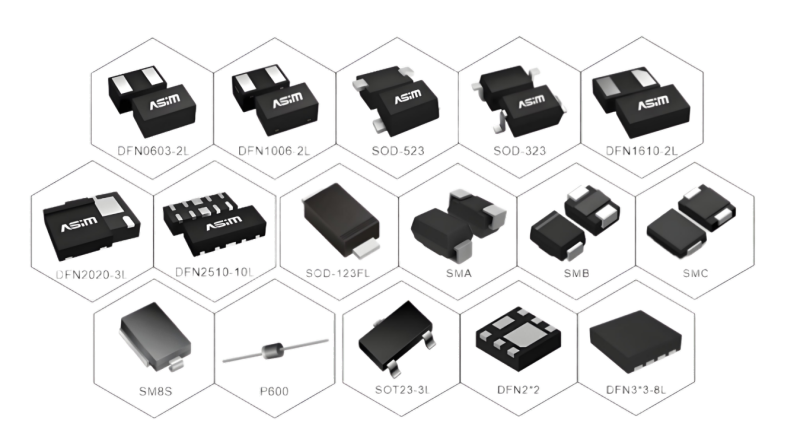

封装形式优化：布局空间受限场景（如手机、平板）推荐DFN0603-2L（0.6×0.3mm）或0402封装，寄生电感小于0.5nH。阿赛姆CV0402VT6101T采用0402封装，适配USB 3.0接口的紧凑布局。工业设备空间相对充裕，可选SOT23-5L封装，如ESD5M020TR-5L（1.6×2.9mm），便于手工焊接与调试。

集成多通道器件：USB 3.0/3.1包含TX/RX两组差分对，集成4通道ESD阵列比分立器件减少60%寄生电感。阿赛姆ESD0524PA单颗集成4通道，总电容仅0.1pF，较4颗分立器件方案布局面积减少70%，布线路径更短，防护一致性提升。

汽车级封装：车载USB需满足AEC-Q101认证，工作温度-40℃~150℃。阿赛姆ESD5M020TR-5L通过AEC-Q101 Grade 1认证，VCL温漂小于0.02%/℃，确保汽车发动机舱高温环境下参数稳定。

三、关键选型约束与平衡要点

电容与防护能力平衡：低电容器件通常防护能力较弱。阿赛姆通过优化叉指结构与掺杂工艺，在0.6pF电容下实现±30kV防护，打破"低电容低防护"传统认知。选型时优先选用集成器件，避免为降电容牺牲防护等级。

钳位电压与响应速度取舍：钳位电压低的器件响应速度更快，但可能增加漏电流。阿赛姆ESD5M020TR-5L漏电流小于1μA，关断状态时功耗仅5μW，对电池供电设备无影响。若设备处于低功耗待机模式，漏电流需小于100nA，应选择VRWM与工作电压更接近的型号。

成本与性能权衡：DFN0603封装器件单价约为SOT23-5L的1.5倍，但节省的PCB面积与提升的信号完整性在高端产品中价值显著。量产10万片以上时，阿赛姆提供成本优化方案，推荐ESD5M020TR-5L，性能与成本达到最佳平衡点。

单点与多点防护：单点防护在连接器入口布置一颗ESD器件，适用于消费级产品。汽车与工业设备需采用多点防护，在连接器入口与PHY芯片前端各布置一级防护，间距大于10mm，形成级联衰减。阿赛姆ESD0524PA与ESD5M020TR-5L可组合使用，实现双级防护，残压降低至2V以下。

四、选型流程与验证步骤

步骤1：需求分析。明确USB版本（2.0/3.0/3.1/4.0）、传输速率、工作电压、应用环境（消费/工业/汽车）。例如USB 3.2 Gen2 10Gbps车载接口，要求电容<0.5pF、防护等级±30kV、温度范围-40℃~125℃。

步骤2：参数计算。根据USB版本确定电容上限：Cj_max ≤ 0.5pF（USB 3.2）。计算IPP需求：IPP ≥ ESD威胁电流×1.2 = 22A×1.2 = 26.4A。确定VRWM：数据线选5V，VBUS选12V。

步骤3：器件筛选。在阿赛姆官网产品库中筛选满足参数范围的型号，优先考虑多通道集成器件。对比ESD5M020TR-5L与ESD0524PA，前者单通道电容0.6pF，后者4通道总电容0.1pF但单价更高，根据成本与性能需求决策。

步骤4：仿真验证。下载阿赛姆官网提供的SPICE模型，在ADS或Cadence中仿真插入损耗、回波损耗。ESD5M020TR-5L在5GHz频率下S11优于-18dB，S21衰减小于0.8dB，满足USB 3.2模板要求。

步骤5：实测验证。制作测试板，使用矢量网络分析仪测量S参数，确保插入损耗与仿真误差小于10%。执行IEC 61000-4-2 ±8kV/±15kV放电测试，监测残压与信号眼图。阿赛姆提供EMC实验室预测试服务，可加速验证流程。

步骤6：可靠性测试。进行1000次温度循环（-40℃~85℃）与10000次插拔测试，验证器件参数稳定性。ESD5M020TR-5L实测电容变化率小于3%，漏电流漂移小于5%，满足量产要求。

五、推荐器件参考

USB 3.0/3.1接口：阿赛姆ESD5M020TR-5L，电容0.6pF，封装SOT23-5L，防护等级±30kV，支持10Gbps传输，成本适中，适用于消费与工业设备。

USB 3.2 Gen2接口：阿赛姆ESD0524PA，电容0.1pF（4通道），封装DFN-10，防护等级±30kV，支持20Gbps传输，适用于高端笔记本、扩展坞。

USB4/雷电接口：阿赛姆ESD0524V015T，电容0.05pF，响应时间0.3ns，支持40Gbps PAM4信号，用于旗舰手机、工作站主板。

USB PD VBUS保护：阿赛姆ESD12D450TR，VRWM=12V，IPP=150A，钳位电压19.5V，防护USB-C口20V高压，适配充电器、移动电源。

汽车USB接口：阿赛姆ESD5M020TR-5L（车规级），通过AEC-Q101认证，工作温度-40℃~150℃，温度系数<0.02%/℃，用于车载信息娱乐系统。
