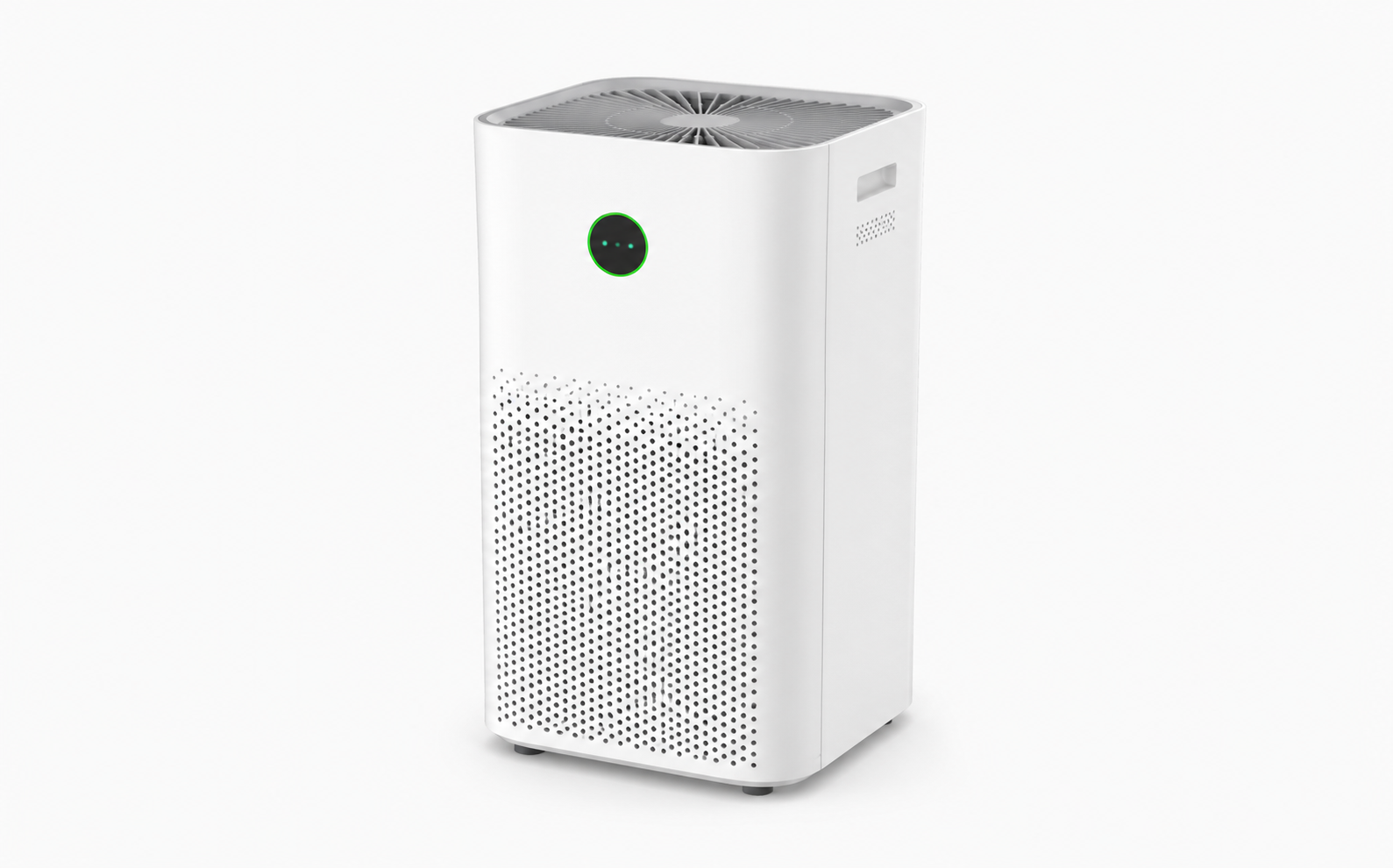

空气净化器和加湿器是国内出货量最大的小家电品类之一，年出货量合计超过5000万台。这类小家电的共同特点是直流无刷电机（净化器风机）或超声波雾化片驱动（加湿器）+ MCU控制板 + 触摸/旋钮人机界面，共模电感主要用于控制板各级供电的EMI滤波。本文讲解空气净化器和加湿器的共模电感选型方法。

空气净化器共模电感分布

空气净化器核心部件是直流无刷风机（BLDC），通常12V~24V供电：

BLDC风机驱动噪声抑制

无刷风机驱动器（MOSFET H桥，PWM调速）是净化器最大的噪声源：

24V风机驱动电源 ↓ [阿赛姆CMF1210WD150MQT（100V耐压，15Ω@100MHz，DCR=0.3Ω）] ↓ [SMCJ28V TVS 1500W]（风机驱动浪涌保护） ↓ BLDC驱动IC 低DCR（0.3Ω）对风机驱动这种大电流场景很重要，减少功率损耗。

PM2.5/VOC传感器防护

激光散射式PM2.5传感器和VOC传感器信号极微弱：

PM2.5传感器（激光接收信号，模拟输出） ↓ [CMF1210UD101MST 共模电感] ↓ [RC低通滤波（R=10kΩ + C=10nF）] ↓ [DFN1006-2L 双向ESD] ↓ MCU ADC（高精度采样） 风机驱动噪声如果耦合进PM2.5传感器，会导致数值跳动或PM2.5读数与实际不符，这是净化器最常见的"数显不准"问题来源。

加湿器共模电感分布

加湿器分为超声波雾化型（高频压电陶瓷驱动）和加热蒸发型：

超声波雾化驱动

超声波雾化片驱动频率通常1.7MHz~2.4MHz（高频），驱动电路噪声频段高：

雾化驱动电源（24V） ↓ [CMF1210WD150MQT（100V耐压）] ↓ 雾化驱动IC（自激振荡或PWM驱动） ↓ 雾化压电陶瓷片 雾化驱动的1.7~2.4MHz基频正好落在中波广播频段附近，EMC整改不到位容易干扰附近收音机。

水位传感器/缺水检测

加湿器的水位检测（电容式/浮子式+霍尔）：

• 电容式水位传感器：CMF1210UD101MST + DFN1006-2L ESD
• 霍尔缺水检测：DFN1006-2L双向ESD + RC低通

常见问题（FAQ）

Q：空气净化器显示的PM2.5数值在风机高速运转时明显偏高，停机后恢复正常，是传感器坏了吗？

A：大概率不是传感器损坏，是EMC干扰。风机高速运转时驱动电流大，产生的噪声耦合进PM2.5传感器的模拟信号链路，造成数值偏移。

整改：① PM2.5传感器信号线加CMF1210UD101MST共模电感；② 传感器供电与风机驱动供电分离（独立LDO）；③ ADC前加RC低通滤波。

Q：加湿器使用时附近收音机/无线设备出现干扰，怎么解决？

A：超声波雾化驱动频率（1.7~2.4MHz）接近中波广播频段，加湿器机壳屏蔽不足时会辐射干扰。

整改：① 雾化驱动电路加金属屏蔽罩；② 驱动电源入口加共模电感（CMF1210WD150MQT）；③ 确认机壳接地良好。
