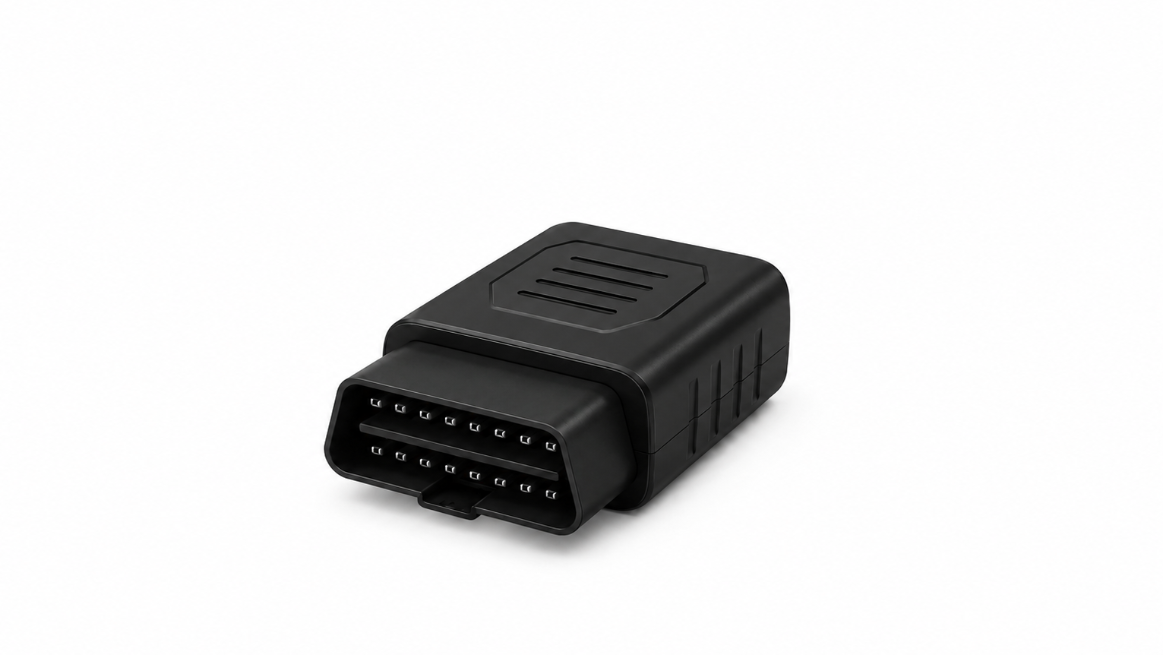

车载OBD（On-Board Diagnostics）设备覆盖汽车故障诊断仪、OBD行车记录仪、车联网OBD盒子（UBI车险/车队管理）等品类，国内年出货量数千万台。OBD设备通过车辆OBD-II接口（16Pin）直接接入车辆CAN总线，读取发动机/底盘/车身各ECU数据。OBD设备插在仪表盘下方，长期处于车辆电气环境中，同时自身也是一个潜在的EMC噪声源（不能干扰其他车载电子设备）。

OBD-II接口信号与共模电感对应关系

OBD-II接口（SAE J1962，16Pin）常用引脚：

OBD设备12V电源输入共模电感

OBD设备直接从车辆12V常电取电（即使熄火也通电），面临的最大威胁是抛负载浪涌：

OBD-II Pin16（12V常电） ↓ [阿赛姆SM6S15V 车规TVS（6600W，VRWM=15V，抗ISO 7637-2抛负载）] ↓ [阿赛姆CMF1210WB900MQT 共模电感（90Ω@100MHz，20V耐压）] ↓ 内部DC-DC（12V→5V/3.3V） 关键提示：OBD设备长期插在车上，必须能承受发动机启动瞬间的电压跌落（冷启动可降至6V）和抛负载浪涌（可达75V峰值），SM6S15V是专门应对这类场景的车规TVS。

CAN总线接口共模电感

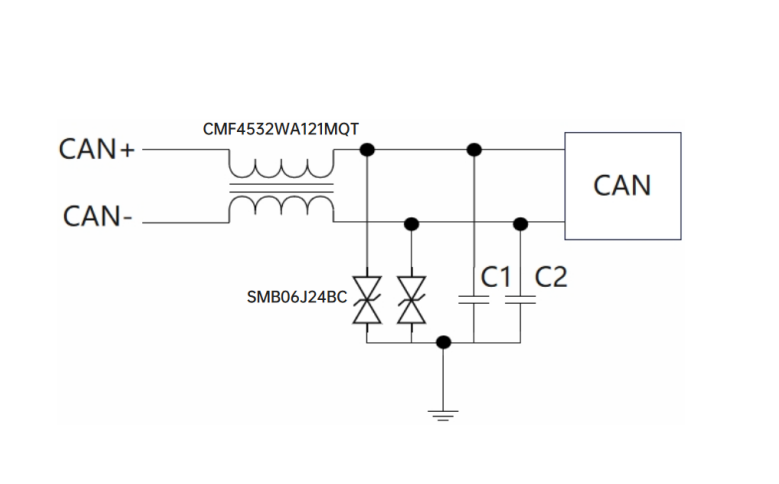

OBD设备读取CAN总线数据是核心功能，CAN信号完整性直接影响诊断准确性：

OBD-II Pin6（CANH）/ Pin14（CANL） ↓ [阿赛姆CMF1210UD101MST 共模电感（100Ω@100MHz，5V耐压）] ↓ [SMA04J12B 双向TVS × 2]（CANH/CANL各1颗） ↓ CAN收发器IC（TJA1050等） 注意：OBD设备是"挂载"在车辆现有CAN总线上的被动监听/交互设备，不能引入过大的负载电容影响总线信号质量。CMF1210UD101MST差模电感量<1µH，对CAN总线信号完整性影响可忽略。

Wi-Fi/蓝牙/4G模组防护（智能OBD盒子）

车联网OBD盒子集成无线模组实时上传数据：

OBD设备EMC认证要求

常见问题（FAQ）

Q：OBD盒子插上后车辆收音机出现噪音，是OBD设备的EMC问题吗？

A：是。OBD设备内部DC-DC转换器和无线模组（4G/蓝牙）产生的噪声通过12V电源线传导，干扰车载收音机（AM/FM频段）。这是CISPR 25专门测试的项目。整改：① OBD设备12V输入加强共模电感（CMF1210WB900MQT）+ 大容量去耦；② 4G模组供电独立滤波，不与主控共用电源节点；③ 确认OBD盒子外壳屏蔽完整。

Q：OBD设备读取CAN数据偶尔出现乱码或丢帧，是共模电感影响信号了吗？

A：CMF1210UD101MST正常使用不会导致丢帧（差模插入损耗极小）。更常见的原因：① OBD设备CAN收发器与车辆原有ECU总线负载叠加，总线阻抗略有变化；② 车辆点火/启动瞬间的强干扰未被有效滤除。检查CAN总线TVS和共模电感是否完整配置，并确认OBD设备不是劣质终端电阻配置错误导致总线反射。

关于阿赛姆（ASIM）：阿赛姆成立于2013年，OBD设备所需的SM6S15V（车规12V电源TVS，6600W）、CMF1210UD101MST（CAN总线/模组供电）、ESD3V3E0017LA（4G/GPS天线）配套齐全，服务过丰田等汽车电子客户。全国咨询热线：400-014-4913。
