USB Type-C接口应按线路分别设计保护：SuperSpeed TX/RX、USB 2.0 D+/D-优先使用超低电容ESD阵列；CC和SBU按最高工作电压、漏电和信号要求选择；VBUS则按实际USB PD最高电压和浪涌能量选择ESD或TVS。器件应靠近连接器，保持差分阻抗连续，并通过眼图、S参数和IEC 61000-4-2整机测试验证。

一、Type-C接口为什么容易受静电影响？

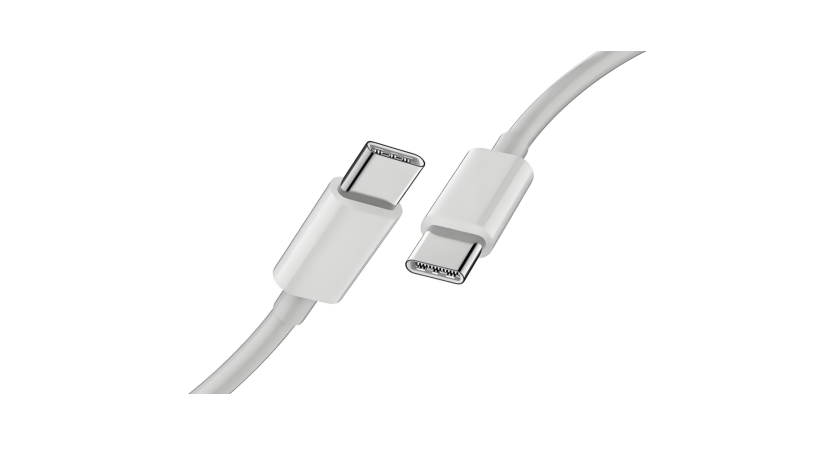

USB Type-C连接器具有可正反插、引脚密度高、用户频繁插拔和多协议复用等特点。人体静电可通过金属外壳、VBUS、CC、SBU、USB 2.0和SuperSpeed信号脚进入主板。接口附近的PD控制器、USB PHY、处理器和高速开关芯片通常耐压较低，需要外部ESD器件分担瞬态能量。

Type-C保护的难点是不同线路功能差异很大。高速差分线对结电容和封装寄生极敏感，VBUS可能存在5 V以上的协议电压，CC线同时承担插入方向识别和PD通信，因此不能用一个ESD型号覆盖所有引脚。

二、Type-C各线路的保护重点

线路	功能	ESD选型重点	验证重点
SuperSpeed TX/RX	USB高速差分数据	超低CJ、低插损、通道匹配、小封装阵列	S参数、眼图、误码和静电
USB 2.0 D+/D-	480 Mb/s及以下数据	低CJ、低钳位、双路或四路阵列	波形、枚举、传输和静电
CC1/CC2	方向识别、供电角色和PD通信	VRWM覆盖实际电压，低漏电、低钳位	协议协商、热插拔和静电
SBU1/SBU2	Alt Mode辅助信号	按实际模式和电压选择低电容器件	兼容性、信号质量和静电
VBUS	供电线路	按最高PD电压、浪涌和功率选择ESD/TVS	过压、热插拔、浪涌和温升
外壳/屏蔽	静电优先回流路径	屏蔽接地、壳地与数字地耦合设计	接触放电、辐射和共模电流

三、高速差分线如何选ESD？

SuperSpeed差分线是Type-C防护中最敏感的部分。器件必须在提供静电钳位的同时尽量减少对100 Ω差分通道的影响。选型时不能只看典型结电容，还应关注通道间电容匹配、封装焊盘、插入损耗、回波损耗和器件S参数。

· 优先选择典型结电容在亚皮法范围的高速ESD或多通道阵列。

· 选择对称引脚排列，让差分线直通，避免长支路和不对称过孔。

· 在目标数据速率下核对S参数，并完成连接器、PCB和器件组合后的眼图测试。

· 不要用普通高功率TVS直接替代高速ESD器件，否则可能造成明显插入损耗和阻抗突变。

四、CC、SBU和VBUS如何选择？

CC1/CC2

CC线承担插入方向、供电角色和USB PD通信。ESD器件需要覆盖CC线路的最高正常电压和异常容差，同时保持较低漏电，避免影响电阻检测和协议通信。若产品支持更高的PD电压档位，应按控制器实际引脚和保护网络重新核对，而不是沿用普通5 V信号器件。

SBU1/SBU2

SBU用于DisplayPort Alt Mode、音频附件或其他辅助功能时，信号类型可能变化。需要根据终端产品实际使用模式决定工作电压和结电容，未使用的SBU也应评估连接器静电耦合风险。

VBUS

VBUS是电源线，工作电压取决于产品支持的USB PD档位。选型时应以最大协议电压、充电芯片耐压、热插拔过冲和系统浪涌要求为依据。仅需静电保护时可使用较高电流ESD器件；若还要承受较长持续时间的浪涌或汽车瞬态，应使用匹配波形和功率的TVS方案。

五、ESD与共模电感如何配合？

ESD器件用于瞬态钳位，共模电感用于抑制差分线路上的共模噪声，两者作用不同，不能互相替代。Type-C设计中是否需要共模电感，应根据辐射、传导和眼图结果决定。共模阻抗过高或器件寄生参数不合适，同样会损害高速信号。

阿赛姆共模电感产品资料包含0605、0806、1210、2012等封装和多种100 MHz阻抗规格。例如CMF2012DH101MST-4P在资料中标注为4引脚结构、100 MHz阻抗约90 Ω、额定电流400 mA，可作为差分信号滤波评估示例；是否适用于具体USB通道必须通过S参数和眼图确认。

六、阿赛姆Type-C保护型号示例

以下型号用于展示不同Type-C线路的选型方向，不构成固定BOM。最终方案应由FAE根据接口协议、电压档位、芯片耐压、PCB层叠和测试目标确认。

型号	关键参数	可评估线路	说明
ESD5E001TA	5 V，0.08 pF，DFN0603-2L	高速单线或差分线路	超低电容，适合对信号完整性敏感的位置
ESD5E002SA	5 V，0.2 pF，DFN0603-2L	高速或中高速信号	低电容、较低钳位方向
ESD0524UA	5 V，0.5 pF，DFN2510-10L	四路高速信号阵列	可用于多路差分信号的集中保护评估
ESD5D030TA	5 V，3 pF，DFN1006-2L	USB 2.0或普通信号	适用于对电容要求相对宽松的线路
CMF2012DH101MST-4P	90 Ω@100 MHz，400 mA	差分共模噪声抑制	需与ESD、走线和眼图联合验证

七、PCB布局建议

1. ESD器件尽量靠近Type-C连接器，优先截断静电电流进入主板的路径。

2. 高速差分线从连接器到ESD器件保持短、直、对称，避免形成长支路。

3. 阵列器件采用直通式引脚时，应按推荐方向布线，减少交叉和不对称焊盘。

4. ESD泄放地使用短路径和多过孔，避免静电电流穿过PHY、PD控制器或核心电源区。

5. 连接器外壳、机壳地和数字地的连接方式应结合整机结构、EMI和ESD测试调试。

6. 共模电感的位置应同时考虑噪声源、回流路径和信号完整性，不能机械套用固定顺序。

八、Type-C保护验证项目

验证项目	检查内容
静电测试	连接器外壳、VBUS、CC、SBU及数据线的接触/空气放电和功能判据
协议功能	正反插、枚举、充电角色切换、PD协商、Alt Mode和异常恢复
信号完整性	差分阻抗、插入损耗、回波损耗、眼图、抖动和误码率
电源安全	VBUS过压、热插拔、浪涌、温升、漏电和保护器件失效模式
EMI测试	辐射发射、传导发射、共模电流及共模电感前后对比
可靠性	温度循环、批次差异、连接器寿命和器件焊接可靠性

常见问题

Type-C所有引脚能用同一个ESD型号吗？

不能。高速数据、CC、SBU和VBUS的工作电压、速率和能量要求不同，应分线路选择。

Type-C高速线结电容必须低于0.5 pF吗？

0.5 pF以下是常见选型方向，但不是统一强制值。最终要根据数据速率、器件S参数、PCB损耗和眼图余量验证。

共模电感可以提高ESD等级吗？

共模电感主要用于EMI抑制，不能替代ESD钳位器件。它可能改变瞬态和回流路径，但整机ESD能力仍需专用保护器件和系统测试。

VBUS只用5 V TVS可以吗？

只有当系统最大正常电压确实不超过器件VRWM并满足过冲裕量时才可能适用。支持USB PD高压档位的产品必须按最高协议电压重新选择。
