静电测试不通过时，应先确认失效端口、放电方式、放电等级和失效现象，再从保护器件、泄放路径、接地、PCB布局、外壳结构和软件恢复机制六个方面整改。最常见的问题不是没有加ESD器件，而是ESD器件位置太远、钳位电压不合适、接地阻抗太高或静电电流经过了敏感芯片。

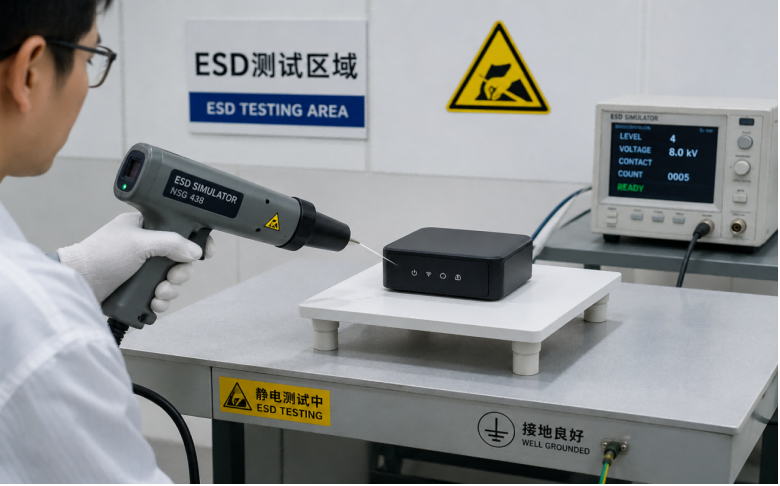

一、静电测试失败的典型表现

静电放电测试失败并不只有“器件烧毁”一种结果。产品可能出现重启、死机、通信中断、屏幕闪烁、按键失灵、音频噪声、数据丢失或功能异常恢复慢等问题。整改时必须先记录具体失效现象，而不是直接更换更大规格的ESD器件。

二、整改第一步：复现并定位问题

1. 记录测试标准、接触放电或空气放电、放电电压、放电点和样机状态。
2. 确认失效是损坏型、功能异常型、通信异常型还是可恢复型。
3. 用示波器或日志观察电源、复位、通信线和关键芯片状态。
4. 判断静电入口：连接器、按键、外壳缝隙、屏幕、FPC、USB或电源口。
5. 根据失效入口逐一检查器件位置、接地路径和敏感线走向。

三、常见整改手段

四、ESD器件选型重点

五、不同接口的整改重点

六、阿赛姆整改支持方向

阿赛姆资料中展示了ESD静电测试实验室以及ESD、TVS、EMI滤波等产品能力。针对静电测试不通过的项目，可从端口保护器件选型、PCB泄放路径、接口防护方案和实验室复测验证几个环节进行闭环整改。

七、核心结论

静电测试不通过的核心整改逻辑是先定位静电入口，再控制泄放路径，最后验证保护器件参数。ESD器件靠近接口、钳位电压匹配后级耐压、低阻抗接地和结构泄放路径，是静电整改成功的关键。

八、常见问题FAQ
