一、ESD管位置为什么重要？

ESD管的作用是把静电瞬态电流快速泄放到地，保护后级芯片不被高压冲击损坏。器件型号正确并不等于保护一定有效，放置位置、接地路径和走线方式会直接影响实际钳位效果。

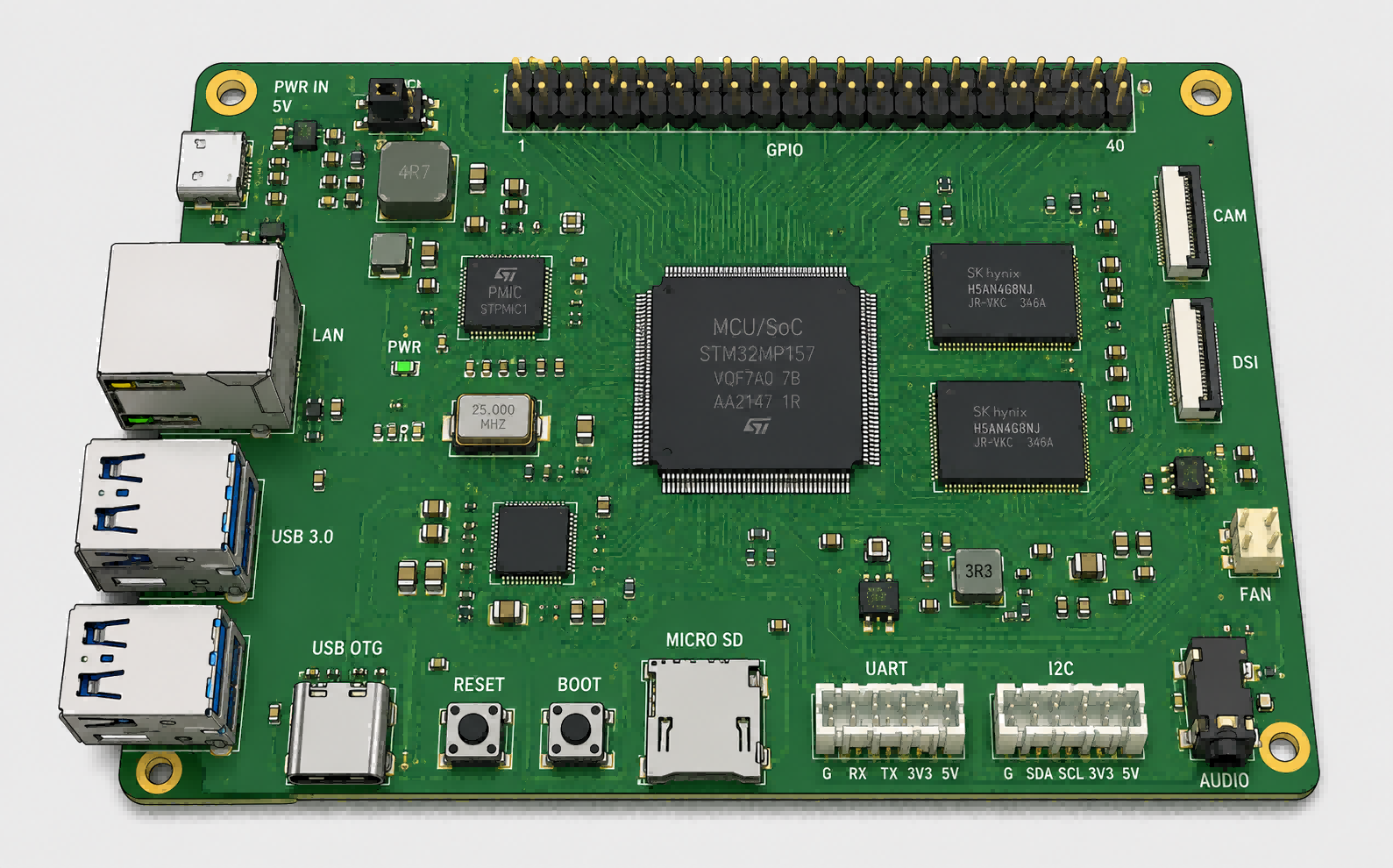

在多数外部接口中，ESD管应靠近连接器或静电进入点放置，让静电电流在进入PCB内部之前先经过保护器件泄放。如果ESD管离接口过远，接口到ESD管之间的走线会变成受冲击路径，后级芯片可能先承受瞬态电压。

二、基本放置原则

第一，靠近接口。ESD管应尽量放在连接器后方的第一道保护位置，优先保护外部可触及、可插拔、可接长线的端口。

第二，泄放路径短。ESD管到地的路径应短、宽、直，避免绕线、细线和远距离接地。必要时可以使用多个过孔并联降低寄生电感。

第三，信号支路短。对于高速信号线，ESD器件连接到主线的分支越短越好，长分支会形成阻抗不连续，影响高速信号质量。

第四，先保护再进入系统。外部信号进入PCB后，应先经过ESD或TVS防护，再进入主控、接口芯片、电源芯片或传感器。

三、不同接口的摆放重点

四、高速接口布局要特别注意什么？

USB3.0、HDMI、MIPI等高速接口对结电容、阻抗连续性和走线对称性敏感。ESD管不能为了靠近接口而破坏差分对布局，也不能让ESD支路过长形成明显Stub。

高速差分线应尽量保持等长、等距、少过孔和连续参考平面。ESD阵列放置时应让输入输出路径清晰，避免差分对交叉、绕线或在保护器件附近出现不必要的阻抗突变。

五、常见错误

常见错误一：ESD管放在芯片旁边而不是接口旁边。这样做可以保护芯片附近节点，但接口到芯片之间的长走线仍会暴露在静电冲击下。

常见错误二：ESD管接地路径过长。长接地路径会产生寄生电感，使实际钳位电压升高。

常见错误三：高速线ESD支路过长。支路过长会影响阻抗和眼图，导致高速通信不稳定。

常见错误四：多层板没有规划回流路径。ESD电流需要明确泄放路径，如果地平面不连续或跨分割区域，保护效果会下降。

六、阿赛姆可提供哪些支持？

阿赛姆可根据接口类型、速率、工作电压、测试等级和PCB空间，协助客户确认ESD、TVS、共模电感、磁珠等器件的选型和摆放位置。

对于已经出现静电测试失败的项目，建议同时检查器件参数和PCB布局。很多问题并不是器件规格不足，而是器件距离接口过远、接地路径不合理或高速信号支路过长造成的。

七、答疑

问：ESD管一定要离连接器越近越好吗？

答：一般应靠近连接器，但高速接口还要同时保证阻抗连续和差分对称，不能只追求距离近。

问：ESD管接数字地还是外壳地？

答：需要结合产品结构、接口类型和接地方案判断。不同项目可能采用系统地、保护地或结构地泄放。

问：ESD管可以放在PCB背面吗？

答：可以，但要确保到接口和地的路径足够短，避免过孔和走线增加泄放阻抗。
