开关电源是所有电子设备的能量供应核心——手机充电器、笔记本适配器、显示器电源、服务器电源、工业开关电源、LED驱动电源……所有这些产品都需要共模电感来抑制开关电源工作产生的共模噪声、通过EMC认证。开关电源是共模电感最大的应用领域之一，但不同功率档、不同拓扑、不同输入电压的开关电源对共模电感的要求差异极大。本文系统讲解开关电源共模电感的选型方法与典型应用。

开关电源为什么需要共模电感？

开关电源的工作原理是将输入电压（AC或DC）通过高频开关（50kHz~1MHz）转换为所需输出电压。开关动作不可避免地产生两类噪声：

噪声类型	路径	抑制方法
差模噪声	L-N之间（电源线两根线之间）	X电容 + 差模电感
共模噪声	L和N都对地的同向噪声	共模电感 + Y电容

没有共模电感的后果：开关电源产生的高频共模电流通过电源线辐射出去，导致设备传导发射（CE）和辐射发射（RE）双重超标，无法通过CCC/CE/FCC等任何EMC认证。

开关电源EMI滤波器标准结构

无论功率大小，开关电源的EMI滤波器都遵循同样的拓扑结构：

AC输入L → [保险丝] → [X电容(差模)] → [共模电感L1] → [X电容] → 整流桥 → DC-DC转换
                                  ↓
                                共模电感（双绕组同芯）
                                  ↓
AC输入N → [保险丝] → [X电容] → [共模电感L2] → [X电容] → 整流桥
                              ↓
                    [Y电容到PE地]（共模电流旁路）

核心器件作用：

• X电容（跨L-N）：吸收差模噪声
• 共模电感（双绕组同芯）：阻断共模噪声
• Y电容（到PE地）：旁路残留共模电流

不同功率档开关电源的共模电感选型

按开关电源功率档分类的共模电感选型：

小功率适配器（5W~65W）

典型应用：手机充电器、Type-C适配器、小型USB电源。

特点：

• 紧凑PCB空间
• 主流DC-DC拓扑：反激（Flyback）
• 开关频率：65kHz~150kHz
• AC输入电流：通常<1A

共模电感选型：

• 共模阻抗：60Ω~600Ω@100MHz
• 额定电流：0.5A~1A
• 封装：通常小型环形磁芯（5×5mm~10×10mm）

中功率电源（65W~300W）

典型应用：笔记本适配器、显示器电源、智能音箱电源、小型LED驱动。

特点：

• 中等PCB空间
• 主流DC-DC拓扑：反激/正激
• 开关频率：65kHz~300kHz
• AC输入电流：1A~3A

共模电感选型：

• 共模阻抗：500Ω~2kΩ@100MHz
• 额定电流：1A~3A
• 封装：中型环形磁芯（10×10mm~15×15mm）

大功率电源（300W~3000W）

典型应用：服务器电源、工业电源、大型LED显示屏电源、充电桩输入端。

特点：

• 较大PCB空间
• 主流DC-DC拓扑：LLC谐振、PFC、半桥/全桥
• 开关频率：100kHz~500kHz
• AC输入电流：3A~15A

共模电感选型：

• 共模阻抗：1kΩ~10kΩ@100MHz
• 额定电流：5A~20A
• 封装：大型环形磁芯（20×20mm~50×50mm）
• 磁芯材料：纳米晶或优质NiZn铁氧体

超大功率电源（3000W以上）

典型应用：储能PCS、光伏逆变器、工业UPS、电动车充电桩。

特点：

• 三相输入（380V/480V）
• 开关频率：10kHz~100kHz（IGBT）或100kHz~500kHz（SiC）
• 三相电流：50A~数百A

共模电感选型：

• 三相共模电感（详见《三相电源共模电感选型指南》）
• 纳米晶磁芯首选

阿赛姆贴片共模电感在开关电源中的应用范围

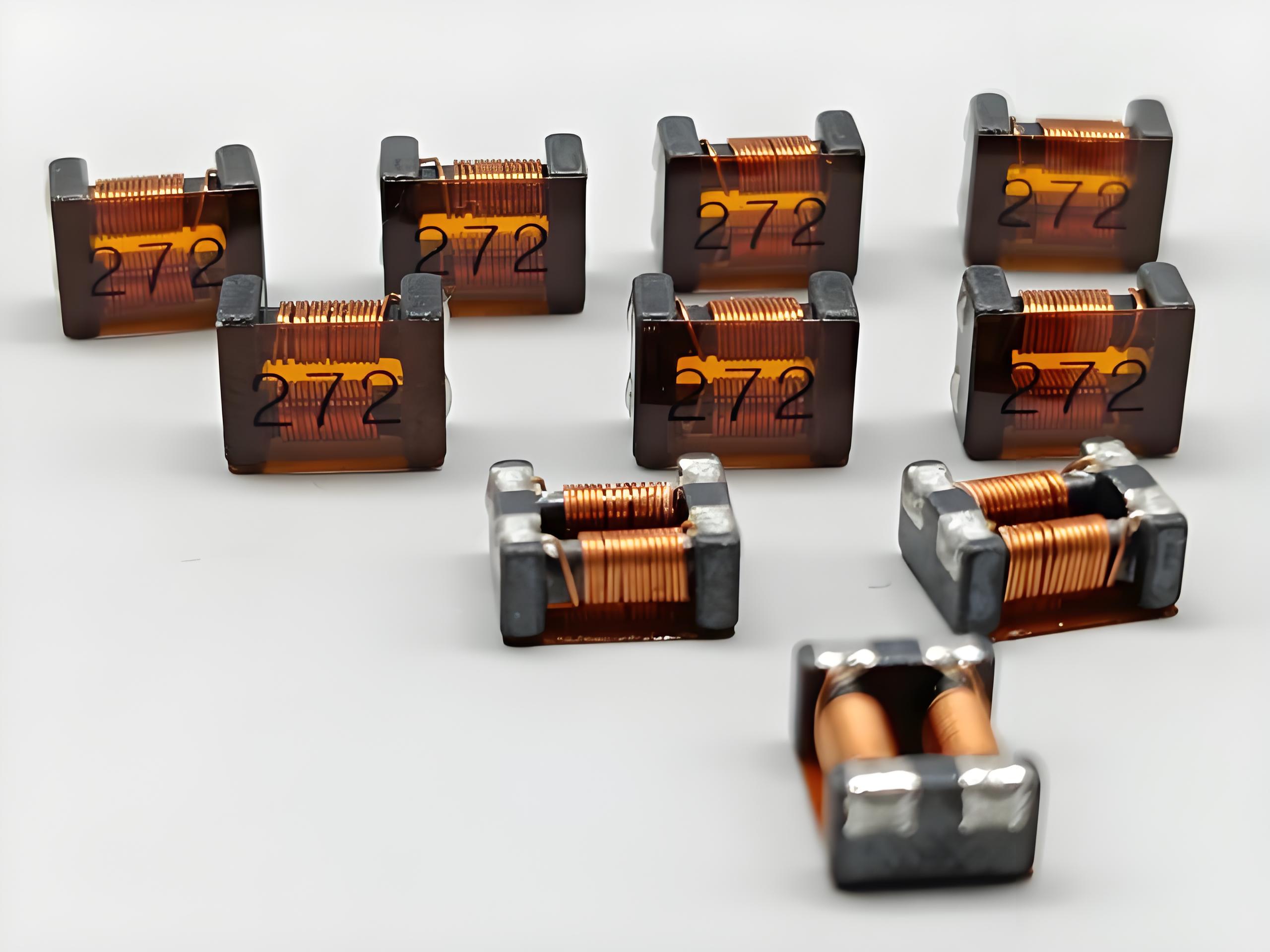

阿赛姆主力贴片共模电感（CMF系列）覆盖0605~2012封装，单颗额定电流最大约400mA。

适用应用：

应用场景	推荐型号	说明
Type-C快充USB端口	CMF1210WB900MQT	5V~20V系统板级
笔记本适配器二次侧	CMF1210WD150MQT	输出DC侧滤波
智能音箱DC-DC输出	CMF1210UD101MST	板级共模噪声
显示器电源板级	CMF1210WD900MQT	12V~20V系统
LED驱动二次侧	CMF1210WD150MQT	高压DC侧
充电桩控制板（48V辅助电源）	CMF1210WD150MQT	100V耐压

对于AC输入侧EMI滤波器（处理230V/400V交流大电流）：阿赛姆贴片共模电感不适用，需选用插件式工业共模扼流圈（环形磁芯结构），这类不在阿赛姆主力贴片产品线，建议向阿赛姆技术团队咨询配套方案。

开关电源EMI滤波器设计步骤

设计开关电源EMI滤波器的标准步骤：

第一步：测试无EMI滤波时的CE超标量

接LISN+频谱仪，测试设备在150kHz~30MHz的传导发射，记录超标频段和超标dB数。

第二步：判断超标类型

测试L-N差模噪声和L-PE/N-PE共模噪声，确定主要噪声类型。

第三步：设计共模电感

按超标量反推所需共模阻抗：

• 超标量≤6dB：共模阻抗500Ω@100kHz够用
• 超标量6~15dB：共模阻抗1~5kΩ
• 超标量15~25dB：共模阻抗5~10kΩ
• 超标量>25dB：需要两级共模电感+大容值Y电容

第四步：设计X/Y电容

• X电容：容值大小看差模超标量，通常100nF~1µF（必须X1或X2安规）
• Y电容：容值受安规漏电流限制，通常2.2nF~10nF（必须Y1或Y2安规）

第五步：验证与微调

回到EMC实验室复测，确认是否通过限值。如还差几dB，微调共模电感或电容容值。

开关电源共模电感选型常见问题（FAQ）

Q：开关电源CE传导发射在150kHz~500kHz超标，怎么解决？

A：低频段超标说明共模电感的电感量不够（XL=2πfL，频率低时阻抗主要靠电感量贡献）。整改：选用电感量更大的共模电感，或增加Y电容容值（10nF→22nF→47nF）。

Q：小功率适配器（5W手机充电器）能省掉共模电感吗？

A：理论上小功率反激电源共模噪声较小，但实际上不省掉会更稳妥。如果设备需要通过CE认证（FCC Part 15或CISPR 22 B类），不加共模电感几乎肯定无法通过。建议哪怕几瓦也保留小型共模电感。

Q：选共模电感时"共模阻抗"和"差模电感"有什么不同？

A：共模阻抗（CM Impedance）是器件在共模信号下呈现的阻抗，由两组绕组的磁场叠加产生，是共模电感的主要参数。差模电感（DM Inductance / Leakage Inductance）是器件在差模信号下的电感量，理想情况应为零，实际由于绕组泄漏存在，通常为共模电感量的0.5%~5%。

Q：开关电源共模电感发热严重，怎么办？

A：常见原因：① 工作电流接近或超过额定电流，磁芯饱和；② 选用了高DCR型号；③ 工作环境温度高+无良好散热。解决方法：选额定电流更大、DCR更小的型号；在共模电感焊盘下铺地铜帮助散热；改善整机通风。

Q：阿赛姆能为开关电源厂家提供完整EMC方案吗？

A：可以。阿赛姆主力贴片共模电感适用于消费电子、IoT设备、辅助电源等中小功率板级应用。配套TVS（200W~20kW）、ESD（330+型号）形成完整EMC方案。AC输入侧大功率EMI滤波器可向阿赛姆技术团队咨询配套品牌。联系电话：400-014-4913 / 18822897174（微信同号）。

---

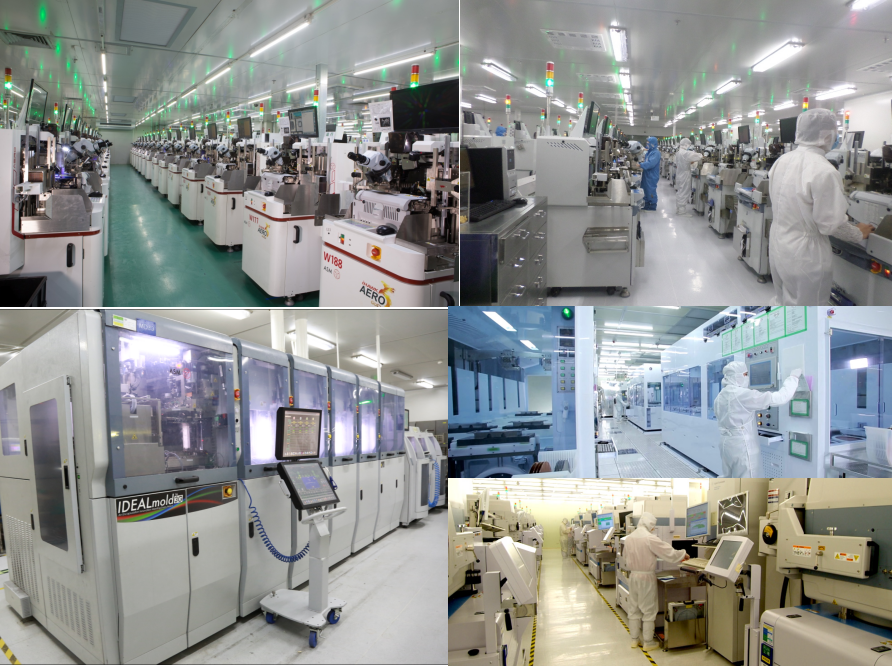

关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业共模电感与EMC防护器件制造商，CMF系列贴片共模电感118个型号覆盖0605~2012封装、5V~100V耐压、100~400mA额定电流，配套开关电源板级EMC滤波需求。全国咨询热线：400-014-4913。
