SOD-323封装ESD管适合用于电源、按键、音频、低速通信、普通I/O和部分中低速接口的静电保护。选型时应重点确认线路工作电压、结电容、钳位电压、峰值脉冲电流、极性和PCB空间。高速接口不能只看封装，还要重点看结电容和信号完整性。

一、SOD-323封装的定位

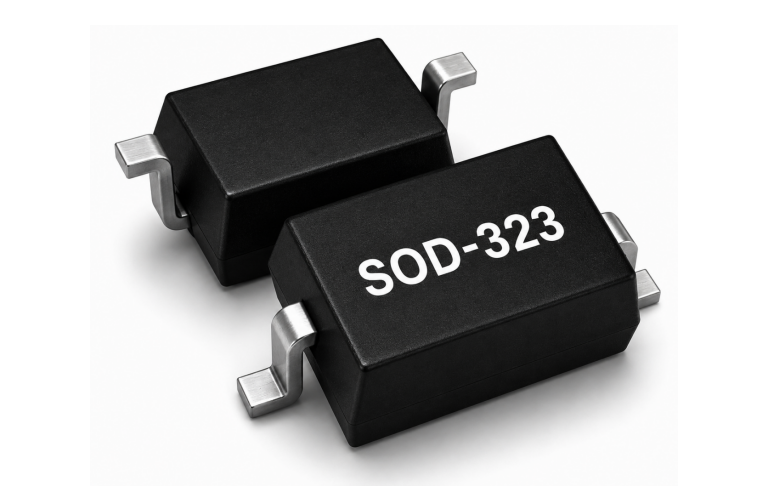

SOD-323是常见小型贴片二极管封装之一，体积比SMA、SMB等功率封装小，焊接和识别又比部分DFN超小封装更直观，常用于消费电子、工业控制、家电、通信设备和车载模块中的普通接口保护。

阿赛姆SOD323封装ESD产品覆盖不同工作电压和结电容等级，可用于普通信号线、低压电源线和对空间有一定要求的接口位置。

二、SOD-323封装参数参考

注：以上参数根据阿赛姆现有产品资料整理，实际应用时应以对应型号最新版规格书和测试条件为准。

三、按应用场景选择SOD-323

电源和控制线：如果是5V、12V或24V控制线路，应优先确认VRWM和VC，确保器件在正常电压下不误动作，同时能把瞬态电压限制在后级芯片可承受范围内。

按键和普通I/O：这类线路速率较低，对结电容要求不高，可以优先关注钳位能力、封装、成本和供货稳定性。

音频和传感器接口：需要兼顾漏电流、寄生电容和信号幅度，避免保护器件影响弱信号采样。

高速接口：SOD-323并非不能用于高速接口，但必须选择低电容型号，并通过实际眼图、误码率或信号完整性测试验证。

四、单向和双向怎么选

直流电源线和单极性信号线通常优先选择单向ESD或TVS器件，因为单向器件在同等条件下可能获得更低的正向钳位路径。

交流信号、差分信号、音频信号或可能出现正负摆幅的线路，可以根据电路特性选择双向器件。实际选型应结合接口标准、芯片耐压和测试等级确认。

五、布局注意事项

SOD-323器件应靠近接口放置，避免静电电流先进入主控再被泄放。器件接地端应直接连接地平面，推荐使用短而宽的铜皮和就近过孔。

对于高速或敏感模拟线路，ESD分支线不能过长，避免形成额外Stub，影响信号完整性。

六、常见问题

问：SOD-323可以用于5V接口吗？

答：可以。只要VRWM、VC、结电容和极性满足线路要求，SOD-323可用于多种5V信号和电源接口。

问：SOD-323适合USB3.0吗？

答：需要谨慎。USB3.0高速线应优先选择低电容ESD，并通过信号完整性测试确认。

问：SOD-323和SOD-523有什么区别？

答：SOD-523体积通常更小，适合更紧凑的布局；SOD-323相对更大，焊接和功率余量可能更有优势。
